东莞某精密五金有限公司除油废水处理工程及发电机噪音整改设计方案
时间: 2016-02-16 17:44:30 来源: 点击: 次
一、概述
某精密五金有限公司位于东莞市石排镇沙角，该企业在生产过程中有一定量的除油废水排出，排出废水的主要污染物有：COD、石油类及悬浮物等。正常生产情况下，废水排放量为10m3每天。为严格执行国家有关的环保法规，保护水环境，消除水污染，该厂特委托我公司设计承建一套废水治理设施。我公司工程技术人员经现场了解，针对该厂的水量及水质状况，设计如下的治理方案。
二、设计依据与原则
1、设计依据
a、《中华人民共和国环境保护法》；
b、《广东省建设项目环境保护管理条例》；
c、广东省地方标准《水污染物排放限值》（DB44/26-2001）；
d、《给水排水设计手册和设计规范》；
e、成功的同种废水处理经验；
f、该公司提供的资料及现场。
2、设计原则
a、 严格执行国家有关环境保护的各项规定，确保出水指标达到国家及地方有关污染
物排放标准；
b、采取目前国内成熟、实用的处理工艺，稳定可靠地达到治理目标要求；
c、在上述前提要求下，做到投资少、运行费用低；
d、技术路线简单明了，操作管理方便；
e、根据厂方提供的场地建设一座外形美观的污水处理站。
3、设计范围
本方案设计范围为污水处理站从隔渣池进水口至清水排放口的工程设计，包括工艺、土建、电气、设备、自动控制及工程概算。
4、设计目标
设计处理后水质达广东省地方标准《水污染物排放限值》（DB44/26-2001）一级标准，即： (单位：mg/L PH除外)
| 石油类 | SS | CODcr | BOD | Ph |
| ≤5mg/L | ≤60mg/L | ≤90 mg/L | ≤20 mg/L | 6-9 |
三、设计水质、水量
1、 污水水量：
根据该厂提供的数据，该厂的日排污水量大为10m3/d;每天运行10小时,则处理量为1m3/h设计。
2、 原水水质（根据同行业数据）
(单位：mg/L PH除外)
| 石油类 | SS | CODcr | BOD | Ph |
| 15mg/L | 200mg/L | 250 mg/L | 150 mg/L | 6-9 |
四、工艺流程及说明
1、 处理工艺的选定
根据除油废水的污染特性，结合成功的处理经验，在处理方法上从两个方面考虑：①以生物法处理为主；②物化法和生化法相结合。
本方案采用物化法和生化法相结合，生物法处理中，选用好氧工艺，准确确定各构筑物的停留时间。
2、 工艺流程方框图及说明

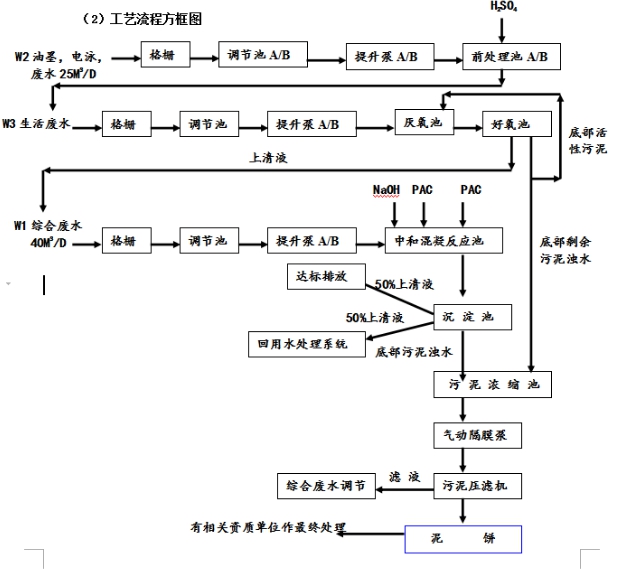

a、工艺流程方框图
b、工艺流程说明
车间废水经隔渣池除去较大污物后，进入调节池进行均质均量的调节，然后经提升泵提升至气浮池，废水在气浮池内和加入的药剂起反应作用，通过气浮作用分离,出水则流入下面处理单元后，进入接触氧化，通过好氧菌的作用，一部分有机物被分解成能量、CO2和水，另一部分合成新的细胞物质。脱落的生物膜流入混凝反应池与投加的药剂反应生成沉淀，在沉淀池进行泥水分离，上清液达标排放。一部分污泥返回好氧池，一部分污泥排至污泥池，通过压滤机干化后，外运填埋。
3、 紧急状态及处理措施
a、待机时间
接触氧化池正常曝气，调节池、接触氧化池，由少到多，适当补充淀粉、尿素、磷肥，保持C∶N∶P= 100∶5∶1，提供生物生存的基本营养。
b、设备故障
重要设备一般一用一备，出现故障，立即检修，其余故障可待机维修。
五、主要构筑物设计参数与设备规格
1、 调节池
数量：一座 原有
2、 气浮机
数量：一套
型式：钢砼结构
JQF-1型气浮水处理装置（处理水量为1.0~1.5m3/h），工作方式为部分回流加压溶气气浮形式，采用高位投药，廊道翻滚组合反应区结构，混凝反应区水力停留时间HRT=15min，接触时间15min，浮选分离区水力负荷1.5m3/m2·h，有效水深1.5m，水力停留时间40min。
3、 接触氧化池
数量：一座
型式：钢砼结构
内空尺寸：2.0×1.5×2.5m
有效容积：6.6m3
HRT：6.6 h
填料体积：6m3
4、 混凝反应池
数量：一座
型式：钢砼结构
外形尺寸：1.5×0.5×1.5 m
停留时间：0.5h
5、 沉淀池
数量：一座
型式：钢砼结构
外形尺寸：1.5×1.5×2.5 m
停留时间：0.5h
6、 回用池
数量：一座结构：地上钢铨结构
内空尺寸：1.5×0.5×2.5 m
7、 污泥池
原有改造
六、电气及自动控制
1、 电气设计
本废水处理站用380/220三相四线，供电电源由厂方提供；
本处理站电气设计由总电源控制箱输入；
所有电机均为直接起动。
2、 自控设计
提升泵采用水位控制器自动控制；
射流泵采用时间继电器自动切换;
七、工程经济技术指标
1、 废水处理站定员：只需一人管理
2、 电费：约2.1元/m3水
3、 药剂费：约2.6元/m3水
补充说明
1、 本废水处理站占地有效面积约20 m2，工程质量接受厂方监督；
2、 设备材料部份保质期为一年；
3、 本废水处理站不设化验室，做设备防雨棚一间；
4、 本废水处理系统调试期为10-30天，调试所用药剂水电由厂方提供,厂方需安排具有一定素质和责任心的操作管理员培训和操作。
八、投资概算（见附表）
附图: 平面布置及高程图
一、 设备、材料、管网、电气自控等费用
| 序号 | 名称及规格型号 | 单位 | 数量 | 单价(元) | 金额(元) |
| 1 | 提升泵FSB25-8 | 台 | 2 | ||
| 2 | 加药桶 | 个 | 3 | ||
| 3 | 加药泵FSB25-8 | 个 | 3 | ||
| 4 | 空压机P=3.0KW | 台 | 1 | ||
| 5 | 射流泵P=2.2KW管道泵 | 台 | 2 | ||
| 6 | 射流器6t/h | 个 | 4 | ||
| 7 | 填料 | M3 | 6 | ||
| 8 | 填料支架 | M2 | 6 | ||
| 9 | 管道及阀门 | 批 | 1 | ||
| 10 | 气浮机(成套设备) | 套 | 1 | ||
| 11 | 污泥压滤机6m2 | 台 | 1 | ||
| 12 | 隔膜泵QBY-40 | 台 | 1 | ||
| 13 | 接触氧化池 | 座 | 1 | ||
| 14 | 混凝反应池 | 座 | 1 | ||
| 15 | 沉淀池 | 座 | 1 | ||
| 16 | 回用池 | 座 | 1 | ||
| 17 | 斜管 | M2 | 2 | ||
| 18 | 辅材及非标件 | 批 | 1 | ||
| 19 | 电气控制 | 套 | 1 | ||
| 20 | 回用泵P=1.5KW | 台 | 1 | ||
| 21 | 整体搭棚 | 批 | 1 | ||
| 小计T1： | |||||
二、土建部分
| 序号 | 名称 | 单位 | 数量 | 单价(元) | 金额(元) |
| 1 | 调节池（原有） | 座 | 1 | ||
| 2 | 干化池（原有） | 座 | 1 | ||
| 3 | 设备基础 | M2 | 20 | ||
| 小计T2： | |||||
三、其它费用
| T1 | 设备材料费 | |
| T2 | 土建费 | |
| T3 | 设备制作、安装、运输费T1×10% | |
| T4 | 施工管理、调试综合费(T1+T2)×5% | |
| T5 | 废水方案审批验收费 | |
| T6 | 排放槽(由市环保局统一定制) | |
| 工程总造价： | ||
