某制品厂切割粉尘治理工程设计方案
时间: 2016-02-17 09:36:55 来源: 点击: 次
设计单位：广东居峰环保科技有限公司
联 系 人：黄先生 15015364893
一、 项目概况
某制品厂位于东莞市企石镇，主要产品是木制品。生产过程中，切割工艺有一定量粉尘产生，直接外排对生产车间及周围环境存在一定污染。为改变这一现状，受委托厂方，东莞市居峰环保科技有限公司拟定此设计治理方案，供贵厂领导及有关技术部门审评。
二、 设计依据与设计原则
1、 设计依据：
（1）、遵循《中华人民共和国环境保护法》；
（2）、遵循《大气污染物综合排放标准》；
（3）、遵循《大气污染物控制工程》；
（4）、遵循《通风与空气调节工程》；
（5）、遵循《工业管道工程施工及验收规范》；
（6）、依据现场环境及参考厂方要求；
（7）、依据以往工作经验及参考国内外同类厂家资料；
（8）、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；
（9）、电气工程采用国家级设计规范与标准：
1）、GBJ54-83《低压配电装置及线路设计规范》
2）、GBJ50034-93《工业企业照明设计规范》
3）、GBJ50055-93《通用用电设备配电规范》
2、 设计原则：
（1）、环保设备运行时对正常生产不造成影响；
（2）、设计科学、布局合理、运行稳定、环保节能；
（3）、投资省，设备管理、维护方便，运行费用低；
（4）、不出现抽排风过大或不及，不出现漏风等现象；
（5）、保证污染物经治理后达标排放，不产生二次污染；
（6）、工艺先进，兼顾长远发展。
3、 设计范围：
（1）、厂方原有外排风管之后的所有设施设备；
（2）、整套治理系统的工艺选择及设计编写说明；
（3）、标准与非标准设备制造与设备造型；
（4）、工程设施、设备的制作、安装及调试；
（5）、全部工程电器设计及工程造价估算；
4、 设计目标
经治理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。
适用ISO14000国际通用标准。
粉尘浓度≤120mg/m3
三、 废气的风量与污染物浓度
1、废气的风量
厂房打磨区有2台切割机，经现场实际考察拟做一套10000 m3/h的旋流塔对其进行治理；
2、粉尘浓度
参照同行，综合粉尘浓度约1000mg/m3。
四、 工艺流程框图及其说明
1、 处理工艺的选定
根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用旋流塔除尘。

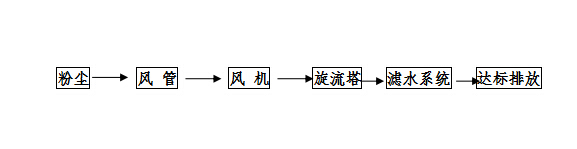

2、 工艺流程框图
3、 工艺流程图（见附图）
4、 工艺说明
废气净化塔是一种使含尘气体与水进行充分洗浴作用的除尘器，它结构简单，主要由主体，进气管，排气管，喷头，水源（水池）和水浴循环系统组成。
它是使特定容器内含水率增加并改变气流方向、降低气流速度，让其与含尘气体充分混合，使尘的比重增加并粘附，水尘由空气中脱离出来的一种除尘装置。
五、 设计参数
1、 旋流塔
1）塔体截面积S的确定
取空塔气速3.0m/s，则S= = =0.95(m2)
2）水浴净化塔：
实际制作为： φ600×2600mm
3）材质：δ2A3钢板制作
4）设备阻力约为：800~1000Pa
2、 过滤沉淀池(1000×600×1000mm)
有效容积0.6m3，δ2A3钢板制作,防腐处理。
3、 提升泵
型号：40SFB-13 材质：普通 功率0.55kw
转速：2900r/min 扬程8米 流量8.3m3/h
4、 喷淋头
型号：DN30 数量：2个/套
功能：有利於扩大废气与水的接触面。
5、 风管管径
（1）主管
粉尘经过集气罩进行收集，然后汇入支管，由支管汇入集气总管，然后再进入废气净化系统，经净化处理后达标排放。取主风管内的风速为25m/s。
则主风管截面积为：
S＝q/v＝10000/3600/25=0.11m2
主风管尺寸为：φ187mm。
为方便生产，终确定主风管尺寸为：（200×200mm）。
六、 运行费用分析
本方案运行新增动力有0.55kw水泵各1台，按每度电1.0元计算，则每小时费用为：0.55×1.0=0.55元
本设备无需专人管理，只要1电工或清洁工顺带管理即可。
七、 工程进度计划表
总计：16天（以上安装工作日不含下雨天，下雨天工作计划日顺延，同时有些工作日可同步进行）
八、 投资概算
联 系 人：黄先生 15015364893
一、 项目概况
某制品厂位于东莞市企石镇，主要产品是木制品。生产过程中，切割工艺有一定量粉尘产生，直接外排对生产车间及周围环境存在一定污染。为改变这一现状，受委托厂方，东莞市居峰环保科技有限公司拟定此设计治理方案，供贵厂领导及有关技术部门审评。
二、 设计依据与设计原则
1、 设计依据：
（1）、遵循《中华人民共和国环境保护法》；
（2）、遵循《大气污染物综合排放标准》；
（3）、遵循《大气污染物控制工程》；
（4）、遵循《通风与空气调节工程》；
（5）、遵循《工业管道工程施工及验收规范》；
（6）、依据现场环境及参考厂方要求；
（7）、依据以往工作经验及参考国内外同类厂家资料；
（8）、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；
（9）、电气工程采用国家级设计规范与标准：
1）、GBJ54-83《低压配电装置及线路设计规范》
2）、GBJ50034-93《工业企业照明设计规范》
3）、GBJ50055-93《通用用电设备配电规范》
2、 设计原则：
（1）、环保设备运行时对正常生产不造成影响；
（2）、设计科学、布局合理、运行稳定、环保节能；
（3）、投资省，设备管理、维护方便，运行费用低；
（4）、不出现抽排风过大或不及，不出现漏风等现象；
（5）、保证污染物经治理后达标排放，不产生二次污染；
（6）、工艺先进，兼顾长远发展。
3、 设计范围：
（1）、厂方原有外排风管之后的所有设施设备；
（2）、整套治理系统的工艺选择及设计编写说明；
（3）、标准与非标准设备制造与设备造型；
（4）、工程设施、设备的制作、安装及调试；
（5）、全部工程电器设计及工程造价估算；
4、 设计目标
经治理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。
适用ISO14000国际通用标准。
粉尘浓度≤120mg/m3
三、 废气的风量与污染物浓度
1、废气的风量
厂房打磨区有2台切割机，经现场实际考察拟做一套10000 m3/h的旋流塔对其进行治理；
2、粉尘浓度
参照同行，综合粉尘浓度约1000mg/m3。
四、 工艺流程框图及其说明
1、 处理工艺的选定
根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用旋流塔除尘。
2、 工艺流程框图
3、 工艺流程图（见附图）
4、 工艺说明
废气净化塔是一种使含尘气体与水进行充分洗浴作用的除尘器，它结构简单，主要由主体，进气管，排气管，喷头，水源（水池）和水浴循环系统组成。
它是使特定容器内含水率增加并改变气流方向、降低气流速度，让其与含尘气体充分混合，使尘的比重增加并粘附，水尘由空气中脱离出来的一种除尘装置。
五、 设计参数
1、 旋流塔
1）塔体截面积S的确定
取空塔气速3.0m/s，则S= = =0.95(m2)
2）水浴净化塔：
实际制作为： φ600×2600mm
3）材质：δ2A3钢板制作
4）设备阻力约为：800~1000Pa
2、 过滤沉淀池(1000×600×1000mm)
有效容积0.6m3，δ2A3钢板制作,防腐处理。
3、 提升泵
型号：40SFB-13 材质：普通 功率0.55kw
转速：2900r/min 扬程8米 流量8.3m3/h
4、 喷淋头
型号：DN30 数量：2个/套
功能：有利於扩大废气与水的接触面。
5、 风管管径
（1）主管
粉尘经过集气罩进行收集，然后汇入支管，由支管汇入集气总管，然后再进入废气净化系统，经净化处理后达标排放。取主风管内的风速为25m/s。
则主风管截面积为：
S＝q/v＝10000/3600/25=0.11m2
主风管尺寸为：φ187mm。
为方便生产，终确定主风管尺寸为：（200×200mm）。
六、 运行费用分析
本方案运行新增动力有0.55kw水泵各1台，按每度电1.0元计算，则每小时费用为：0.55×1.0=0.55元
本设备无需专人管理，只要1电工或清洁工顺带管理即可。
七、 工程进度计划表
| 安 装 工 艺 设 计 工 作 日 | 1天 |
| 材 料 计 划 工 作 日 | 1天 |
| 材 料 采 购 工 作 日 | 3天 |
| 设 备 加 工 工 作 日 | 3天 |
| 设 备 安 装 工 作 日 | 3天 |
| 电 气 安 装 工 作 日 | 1天 |
| 设 备 调 试工 作 日 | 2天 |
| 设 施 试 运 行 工 作 日 | 2天 |
八、 投资概算
| 序号 | 名 称 | 规格及型号 | 单位 | 数量 | 单价（元） | 小计（元） |
| 1 | 提升泵 | 0.55kw | 台 | 1 | ||
| 2 | 风管 | 200 *200mm | 米 | 5 | ||
| 3 | 净化塔（含循环水池） | φ600×3600mm | 座 | 1 | ||
| 4 | 喷淋头 | DN30 | 个 | 2 | ||
| 5 | 水管及阀门 | 套 | 1 | |||
| 6 | 电控 | 国标 | 套 | 1 | ||
| 7 | 制作、安装费用 | 套 | 1 | |||
| 8 | 吊、运杂费 | 项 | 1 | |||
| 9 | 管理费 | 8% | ||||
| 10 | 监测费 | |||||
| 11 | 标牌费 | |||||
| 12 | 方案审批费 | |||||
| 13 | 验收费 | |||||
| 合计：人民币 | ||||||
