湿式电除尘器的结构及清灰方式

时间: 2016-08-30 16:49:08 来源: 点击: 次

目前，我国在湿式电除尘技术研究方面起步较晚，早主要是硫酸和冶金工业中应用了一些中小型的湿式电除尘器。从2009年开始，逐步开展了针对燃煤电厂应用湿式电除尘器的研究和探索，并取得了多个项目的成功应用。该项目充分考虑了老厂炉后场地有限的特点，采用了双层复式卧式结构，结构紧凑。鞍钢第二发电厂燃气-蒸汽联合循环机组，引进日本三菱湿式电除尘器装置(平板式)，用于除尘净化进入煤气压缩机前高炉、焦炉煤气。

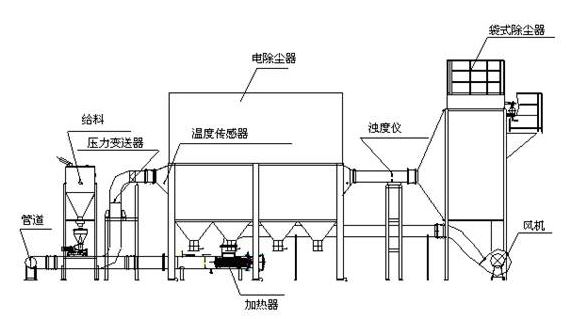

湿式电除尘器本体结构：湿式电除尘器主要由进出口烟道、除尘器壳体、导流板、整流格栅、阳极收尘板阴极线、绝缘箱、冲洗水系统、电源及控制系统组成。结构类型上一般分为板式和管式两类，板式的集尘极为平板状，水膜形成性好，极板间均布电晕线，主体类似于干式电除尘器，能处理水平或垂直流动的烟气;管式的集尘极一般为多根并列的圆形或多边形金属管，中间分布电晕线，只能处理垂直流动的烟气。湿式电除尘器外部构件采用普通碳素钢，内表面加涂层以防腐蚀，安装时要注意控制内表面的破损，特别是焊接点、构件连接处等。外壳的外部不需要保温，因为烟气温度低于饱和温度，因而外壳处的烟气也几乎没有降温。总体来看，管式集尘极要比板式的效率高、便于布置且占用空间少。

湿式电除尘器的工作原理和干式的类似，都是高压电晕放电使粉尘或水雾荷电，荷电的粒子在电场力的作用下到达集尘板，但在粉尘的清除方式上，干式电除尘器采用的是机械振打，而湿式电除尘器采用冲刷液冲洗电极，将收尘板上捕获的粉尘冲刷到灰斗中随之排出。

湿式电除尘器清灰方式：干式静电除尘器是通过振打的方式，将集尘极上的积灰振落到灰斗，而湿式电除尘器是将冲刷液喷淋至集尘板上形成连续的液膜，随着冲刷液的流动将粉尘冲刷到灰斗中随之排出。若集尘极上的粉尘不能及时冲刷下来，会产生运行电压下降、电晕封闭和局部腐蚀等问题。常见的清灰方式包括自冲刷、喷雾冲刷和液膜冲刷。不管哪类冲刷方式，冲刷液中含有的大量悬浮颗粒物以及酸性物质，直接排放会造成二次污染和水资源的浪费，因此需要解决灰水循环和水耗问题建议对冲洗水采用闭式循环。
