东莞市善尔合精密五金制品有限公司抛光粉尘治理工程
时间: 2016-03-24 15:13:25 来源: 点击: 次
东莞市善尔合精密五金制品有限公司抛光粉尘治理工程
一、 项目概况
善尔合精密五金制品有限公司位于东莞市石排镇。其生产过程，抛光工艺有一定量粉尘产生，对生产车间及周围环境有一定影响。现该厂有超前的环保意识，为保护环境，改善工人工作环境，确保周边环境不受影响，积极响应环保号召。受贵厂委托，广东居峰环保科技有限公司对其实行整治。
二、 设计目标
经治理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。
适用ISO14000国际通用标准。
粉尘浓度≤120mg/m3
三、 废气的风量与污染物浓度
1、废气的风量
根据厂方提供，其打磨生产车间，一楼设有两条打磨槽，每条槽8台砂布轮机，分别由两台4kw的轴流风机抽风；三楼有四条打磨槽，每条打磨槽有12台打磨机，每条槽由4kw的轴流风机抽风；依据《大气流动原理》及以往工作经验，设计风量为30000m3/h，设计单套治理设备对其进行治理。
2、粉尘浓度
参照同行，综合粉尘浓度约2000mg/m3。
四、 工艺流程框图及其说明
1、 处理工艺的选定
根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用水浴除尘。

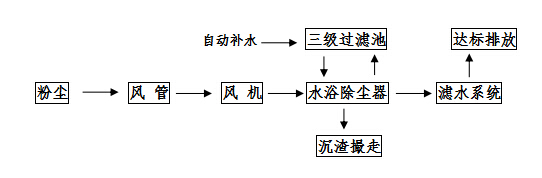

2、 工艺流程框图
4、 工艺说明

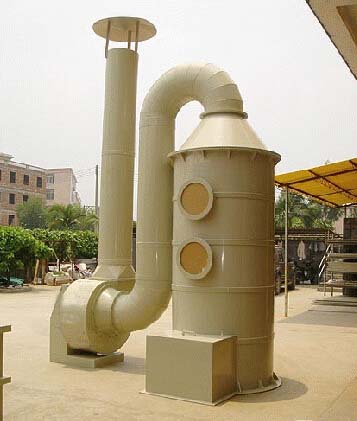

水浴除尘器是使含尘气体在水中进行充分水浴作用的除尘器；
水浴除尘器结构简单，造价较低，效果显著，主要由三级滤池、进气管、排气管和喷淋系统组成；
水浴除尘工作原理：当具有一定进口速度的含尘气体经进气管后，在喷头处以较高的速度喷淋，对水层产生冲击作用后，改变气体的运动方向，而尘粒由于惯性则继续按原来方向作用，其中大部分尘粒与水粘附后便留在水中。在冲击水浴作用后，有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起，池内形成一抛物线型的水滴和泡沫区域，含尘气体在此区域作进一步净化，净化气体经滤水板从排气管排走；
为了使含尘气体能均匀受到水的洗涤，在进气管末端设置喷头，喷头为喇叭口和伞状组成；
厂方现有废气主要为金属质打磨颗粒粉尘。金属质颗粒布碎等综合粉尘通过清洗，沉於水中，部份浮于水面，需定期清捞。
水浴除尘器设有自动补水系统，而治理后废水原则上不外排，不产生二次污染。
五、 设计参数
参照《环境工程废气技术手册》。
1、 风机
型号：4—72—7C 风量： 14214—28428m3/h
风压：2587—1641Pa 功率：18.5kw
2、 水浴除尘塔
1）塔体截面积S的确定
取空塔气速3.0m/s，则S= = =2.77(m2)=φ1881mm
2）水浴净化塔：
实际制作为： φ1600×4600mm
3）材质：δ2A3钢板制作
4）设备阻力约为：800~1000Pa
3、 过滤沉淀池(1000×2000×1000mm)
有效容积2.0m3，δ2A3钢板制作,防腐处理。
4、 提升泵
型号：40SFB-13 材质：不锈钢 功率2.2kw
转速：2900r/min 扬程8米 流量8.3m3/h
5、 喷淋头
型号：DN30 数量：2个/套
功能：有利於扩大废气与水的接触面。
6、 风管管径
打磨粉尘经过集气罩进行收集，然后汇入支管，由支管汇入集气总管，然后再进入废气净化系统，经净化处理后达标排放。取主风管内的风速为25m/s。
则主风管截面积为：
S＝q/v＝30000/3600/25=0.33m2
主风管尺寸为：φ651mm。
为方便生产，终确定主风管尺寸为：φ1000mm。
六、 运行费用分析
本方案运行新增动力有18.5kw风机及2.2kw水泵各1台，按每度电1.0元计算，则每小时费用为：（18.5＋2.2）×1.0=20.7元
本设备无需专人管理，只要1电工或清洁工顺带管理即可。
