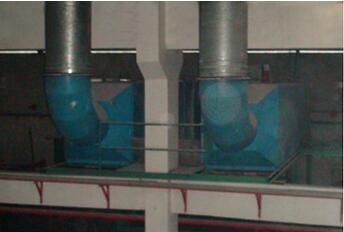

东莞泛昌窗帘制品有限公司喷漆废气处理工程
时间: 2016-01-31 00:01:30 来源: 点击: 次
东莞近江电子有限公司厨房火烟治理设计方案
一、 项目概况
东莞近江电子有限公司1厂位於桥头镇朗厦村华夏工业区。其职工饭堂共设有2个煲汤、8个大炒、另外8个电蒸饭，火烟由2条外排烟管引出楼顶外排，其以柴油为燃料，主要污染物为黑烟、二氧化硫等，对周围环境有一定影响。现该厂有超前的环保意识，为保护环境，积极响应环保号召，受贵厂委托，我公司特拟定此设计方案，供贵厂领导及有关技术部门审评。
二、 设计依据与设计原则
1、 设计依据
（1） 遵循国家《大气污染物综合排放标准》；
（2） 遵循《中华人民共和国环境保护法》；
（3） 遵循《大气污染控制工程》；
（4） 遵循《中华人民共和国环境保护法》1989年12月；
（5） 遵循广东省地方标准《大气污染物排放限值》DB44/27—2001。
（6） 电气工程采用国家级设计规范与标准：
⒈）GBJ54--83《低压配电装置及线路设计规范》；
⒉）GBJ50034--93《工业企业照明设计规范》；
⒊）GBJ50055--93《通用用电设备配电规范》。
2、 设计原则
本方案遵循投资省、操作维护方便、工艺可行、不产生二次污染、保证达标排放的原则。
3、 设计范围
治理工程总设计，包括工程的所有设施、设备。
4、 设计目标
经治理后，污染物排放达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段相关标准。适用ISO14000国际通用标准。
| 烟尘浓度（mg/N·m3） | 二氧化硫（mg/N·m3） | 林格曼黑度（级） |
| 120 | 500 | 1 |
三、 火烟的风量与污染物浓度
现场实际情况：其职工饭堂共设有10个火烟炉头，2个煲汤，8个大炒，火烟由2条外排烟管引出楼顶外排，并在灶头下分别配有中压鼓风机；
功率:550w 风量：580m3/h 电压：220v
则：总风量为：Q总= Q×N =580m3/h/台×10台=5800m3/h
考虑到其燃烧膨胀系数为1.3，实际处理风量为： 7540m3/h；
本方案设计一套净化塔对其进行治理，大处理风量为：7540m3/h
参考同类厂家污染物浓度大致如下：
| 烟尘浓度（mg/N·m3） | 二氧化硫（mg/N·m3） | 林格曼黑度（级） |
| 300 | 800 | 3 |
四、 工艺流程框图及其说明
1、 处理工艺的选定
根据燃油废气的特性：烟尘粘性大、二氧化硫的浓度超标不多且较易溶于水。本方案选定湿式旋流板塔除尘脱硫工艺。

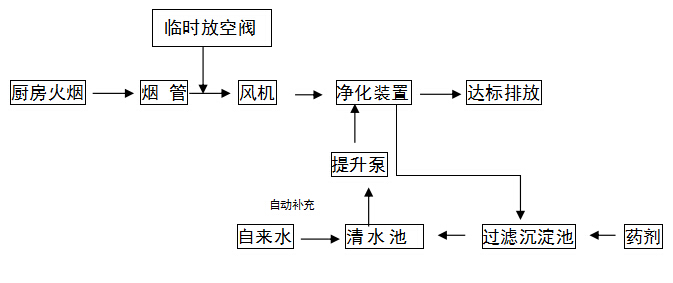

2、 工艺流程框图
3、 工艺流程图
4、 工艺说明
湿式旋流板塔除尘器在湿法除尘中技术较先进，针对含硫气体的除尘脱硫效果尤为显著，应用也非常广泛，较喷淋及其它湿法工艺除尘效果更好，净化后气体湿度含量更低。既清除95％以上的烟尘，又保证气体湿度含量低，滤水简单。
烟气经烟管进入除尘器的旋流装置后，以18米/秒左右的速度和450角撞击水面，且带动水面旋转形成水雾与烟气充分混合，经此处理黑烟等污染物大部分能被去除。塔体设计二级旋流装置，经二级装置清洗后完全能保证达标排放。
经过我公司的湿式旋流板塔除尘器处理后，废水的主要成份是二氧化硫（呈酸性）及炭黑。
为预防水中二氧化硫的腐蚀，延长设备的使用寿命及不对周边环境造成污染，须加碱中和废水中的二氧化硫。
收集的炭黑浮於水面，部份溶於水中，只需定时刮捞、清理、打包、外运至垃圾场填埋。
因炭黑不属于危险废弃物，无需作特别处理。
5、 紧急状态及处理措施
本方案除风机和水泵可能故障外，其他主体设备无故障现象，因厨房为间断性作业，维修时间充分，为防来不及维修，影响厨房作业，除尘器前增设一临时放空阀。
五、 运行费用分析
本方案运行新增动力有5.5kw风机及0.55kw水泵各一台，按每度电1.0元计算，则每小时费用为：(5.5＋0.55)×1×1.0=6.0元
本方案运行时另须加碱中和废水中的二氧化硫，每2000m3废气每小时需用0.5kg烧碱（2元/kg）中和，总风量为；7540m3/h则每小时费用为：(7540m3/h÷2000)×(2元÷2)=3.77元
本设备无需专人管理，只要1电工、厨师或清洁工顺带管理即可。
六、投资预算 免费询价电话400-630-3306
