东莞市怡筑家具有限公司UV线恶臭有机废气治理工程
时间: 2016-03-11 15:06:18 来源: 点击: 次
东莞市怡筑家具有限公司UV线恶臭有机废气治理工程
东莞市怡筑家具有限公司UV线恶臭有机废气治理工程
一、项目概况：
该厂在生产过程UV工序有一定量的废气外排，废气的主要成分是挥发的油、苯及苯系物（俗称天那水），对周围环境有一定影响。根据有关环保法规规定必须治理，保证污染物达标排放。特委托我公司拟定此设计方案，供贵厂领导及有关环保技术部门审评。
二、设计依据与原则：
设计依据：
（1）、遵循《中华人民共和国环境保护法》（1989颁布）；（2）、遵循GB16297－1996《大气污染物综合排放标准》；
（3）、遵循《大气污染物控制工程》；
（4）、遵循《通风与空气调节工程》；
（5）、遵循GB50235-97《工业管道工程施工及验收规范》；
（6）、依据现场环境及参考厂方要求；
（7）、依据以往工作经验及参考国内外同类厂家资料；
（8）、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；
（9）、电气工程采用国家级设计规范与标准：
1）、GBJ54-83《低压配电装置及线路设计规范》
2）、GBJ50034-93《工业企业照明设计规范》
3）、GBJ50055-93《通用用电设备配电规范》
设计原则：
（1）、环保设备运行时对正常生产不造成影响；（2）、设计科学、布局合理、运行稳定、环保节能；
（3）、投资省，设备管理、维护方便，运行费用低；
（4）、不出现抽排风过大或不及，不出现漏风、漏水等现象；
（5）、保证污染物经治理后达标排放，不产生二次污染；
（6）、工艺先进，兼顾长远发展。
四、设计范围：
（1）、整套治理系统的工艺选择及设计编写说明；（2）、标准与非标准设备制造与设备造型；
（3）、工程设施、设备的制作、安装、调试及验收；
（4）、全部工程电器设计及工程造价估算；
五、设计目标：
经治理后，污染物排放达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段一级排放标准；苯外排浓度低于12mg/m3。
甲苯外排浓度低于40mg/m3。
二甲苯外排浓度低于70mg/m3。
VOC排放浓度低于120mg/m3。
六、处理工艺：

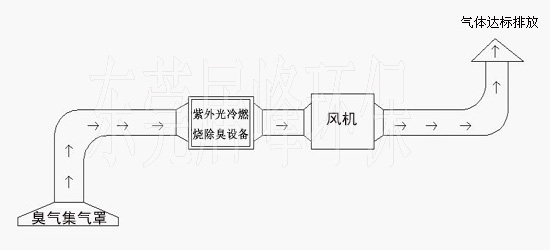

UV线挥发出的污染物含有大量油分及有机物，本公司大量工程实践证明采用传统的湿法喷淋及活性炭短时间就会失效；高压静电除尘能理想地去除油分，但不适于，因废气可燃，有火灾隐患。采用本公司生产的高能紫外光冷燃烧除臭设备完全可将油分子及有机废气得到理想的裂解成小分子，从而达标排放。流程框图：
七、工艺说明：
恶臭气体（工业废气）净化领域高科技创新技术我公司2010年第八届中国（广州）国际环保展展览推荐产品
我公司新开发高科技环保产品设备
1、产品概述
JF-FC系列紫外光冷燃烧除臭设备是我公司从国外引进先进技术，与国内多所知名院校积极合作，共同研究开发生产的一种能高效快速去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇、苯等污染物各种臭味的高科技环保设备。脱臭效率可达99.5%以上，脱臭效果大大超过国家颁布的恶臭污染物排放标准（GB14554-93），它具有适应性强、运行成本低、无需预处理和设备占地面积小等特点，紫外光冷燃烧除臭设备广泛应用于炼油厂、橡胶厂、化工厂、制药厂、污水处理厂、垃圾转运站等各种有污染源恶臭气体的脱臭净化，其中特别适合用于喷漆尾气的除苯除臭。
2、工作原理
恶臭气体利用排风设备输入到本臭气处理设备净化设备后,净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。
恶臭气体紫外光冷燃烧除臭设备、臭气处理设备工程平面图示
3、技术简介根据《中国人民共和国国家标准-恶臭污染排放标准》GB14554-93定义恶臭为：一切刺激嗅觉器官引起人们不愉快及损坏生活环境的气体物质。为了保护和提高各类处理现场及周围环境卫生质量，减少对空气造成的二次污染，对恶臭进行有效的控制是十分必要的。
目前国际国内治理恶臭的方法主要有物理法、化学法、生物法，包括吸附、直接燃烧、催化燃烧、化学氧化、生物滤池等处理手段。这些控制技术需从恶臭处理效果、工程投资、运行成本、自控程度、占地大小和有无二次污染等方面对技术装备进行评价都无法以本除臭装置产品相比。
本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体，裂解恶臭气体如：氮、三甲胺、硫化氢、甲硫氢、甲硫醇、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。
TiO2光催化的催化化性在很大程度上影响光催光反应速率，而TiO2光催光活性主要受TiO2的晶型和粒径的影响。锐钛型TiO2的催化活性高。随着粒径的减少，电子与空穴简单复合的概率降低，光催化活性增大。另外，孔隙率、平均孔径、粒子表面状态，纯度等对其光催化活性也均有一定影响。为了提高光降解效率，对TiO2光催化剂进化改性，如研制纳米TiO2，制备TiO2的复合半导体，金属离子掺杂、染料光敏化等。也可以采用各种先进的手段制备TiO2催化剂，以提高光催化剂的活性。
利用高能臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需氧分子结合，进而产生臭氧。UV+O2→O一+O*（活性氧）O+O2→O3（臭氧），众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。
利用高能UV光束裂解恶臭气体中细菌分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。

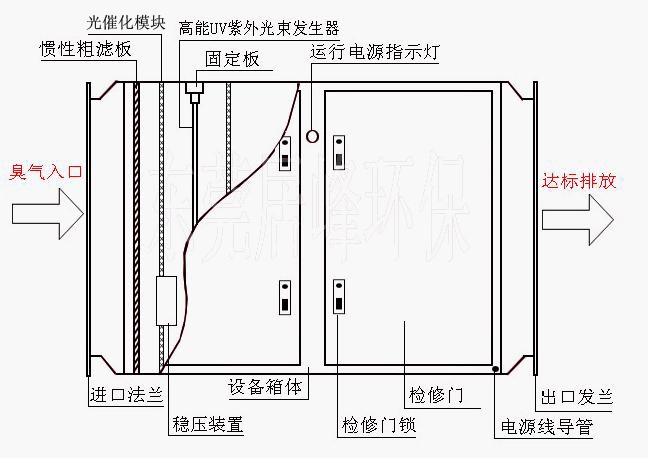

紫外光冷燃烧除臭设备结构图示
紫外光冷燃烧除臭设备的产品特点：①高效快速除恶臭：能高效快速去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率可达99.5%上,脱臭效果大大超过国家颁布的恶臭污染物排放标准(GB14554-93)。
②无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应。
③适应性能强：可适应高浓度、大气量、不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行安全稳定可靠。
④运行成本低：本设备能耗低（每处理1000m3/h，仅耗电0.54度），无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，设备风阻低<30pa,可节约大量排风动力能耗。
⑤无预处理和环境要求:恶臭气体无需进行特殊的预处理,如加温、加湿等，设备工作环境度在摄氏-300C-950C之间，温度在30%-98%、PH值在3-11之间均可正常工作。
⑥设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件，设备占地面积<1.5平方米/处理10000m3/h风量。
⑦优质材料制造:防火、防腐蚀性能高，性能稳定、使用寿命长等。
⑧环保高科技产品：采用国际上先进的技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制的设备产品，可彻底分解恶臭气体中有毒有害物质，并能达到完美的脱臭效果，经过分解后的恶臭气体，可完全达到无害化排放，绝不会产生二次污染，同时达到高效快速消毒杀菌的作用。
八、废气的风量与污染物浓度：
厂方提供有排放口11个，参考老厂的排放口尺寸为150X150，单口的排放风量约1600m3/h，总风量为：18000m3/h。参考同类厂家，废气高浓度大致如下：
苯外排浓度约为100mg/m3。
甲苯外排浓度约为200mg/m3。
二甲苯外排浓度约为300mg/m3。
VOC排放浓度约为600mg/m3。
九、设计参数：（单套）
1、引风机
型号：4-72-7C 转速：1250r/min 功率：7.5kw风量：9871-19741m3/h 全压：1243-789Pa
2、紫外光冷燃烧除臭设备
设备型号：JF-FC18000处理风量：18000m3/h
功率：27Kw
3、排放管（反应区）
反应时间6秒，则体积为：30m3。具体外形尺寸依现场定。4、风管：
管内风速取15m/s，经计算，如平面图示，风管尺寸分别为：D650、D550、D480、D340。
十、运行费用分析
主要是电费和人工费。首先确定操作制度：设1人操作本系统。1.人工：1电工或现场生产工人顺带管理，无需另计人工；
2.电费：本方案运行新增动力有7.5kw引风机1台，除臭设备功率27Kw，总功率34.5kw。
十一、工程进度
| 安 装 工 艺 设 计 工 作 日 | 2天 |
| 材 料 计 划 工 作 日 | 1天 |
| 材 料 采 购 工 作 日 | 3天 |
| 设 备 加 工 工 作 日 | 15天 |
| 设 备 安 装 工 作 日 | 10天 |
| 电 气 安 装、设 备 调 试 工 作 日 | 1天 |
总计：32天（以上安装工作日不含下雨天，下雨天工作计划日顺延，同时有些工作日可同步进行）
十二、投资概算：免费咨询电话400-630-3306
