二、工作原理

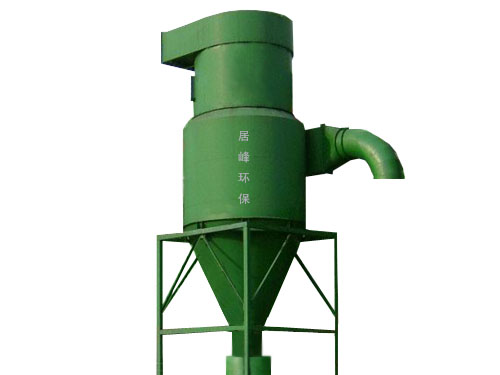

含尘气流由进口沿切线方向进入旋风除尘器后,沿器壁由上而下作旋转运动,这股旋转向下的气流称为外涡旋(外涡流),外涡旋到达锥体底部转而沿轴心向上旋转,后经排出管排出。这股向上旋转的气流称为内涡旋(内涡流)。外涡旋和内涡旋的旋转方向相同,含尘气流作旋转运动时,尘粒在惯性离心力推动下移向外壁,到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗实现净化。气流从除尘器顶部向下高速旋转时,顶部压力下降,一部分气流会带着细尘粒沿外壁面旋转向上,到达顶部后,在沿排出管旋转向上从排出管排出。
三、技术简介:
处理风量m3/h
|
风速(m/s)
|
外型尺寸
|
||||||
10
|
12
|
14
|
16
|
18
|
20
|
Φ346×1210
|
||
直
径(㎜)
|
150
|
210
|
256
|
295
|
335
|
380
|
420
|
Φ426×1619
|
200
|
370
|
445
|
525
|
590
|
660
|
735
|
Φ511×2039
|
|
250
|
595
|
715
|
835
|
955
|
1070
|
1190
|
Φ591×2447
|
|
300
|
840
|
1000
|
1180
|
1350
|
1510
|
1680
|
Φ676×2866
|
|
350
|
1130
|
1360
|
1590
|
1810
|
2040
|
2270
|
Φ768×3277
|
|
400
|
1500
|
1800
|
2100
|
2400
|
2700
|
3000
|
Φ853×3695
|
|
450
|
1900
|
2280
|
2600
|
3040
|
3420
|
3800
|
Φ984×4106
|
|
500
|
2320
|
2780
|
3250
|
3710
|
4180
|
4650
|
Φ1110×4936
|
|
600
|
3370
|
4050
|
4720
|
5400
|
6060
|
6750
|
Φ1285×5716
|
|
700
|
4600
|
5520
|
6450
|
7350
|
8800
|
9200
|
Φ1400×6910
|
