CLT系列旋风除尘器

时间: 2016-01-22 16:27:24 来源: 点击: 次

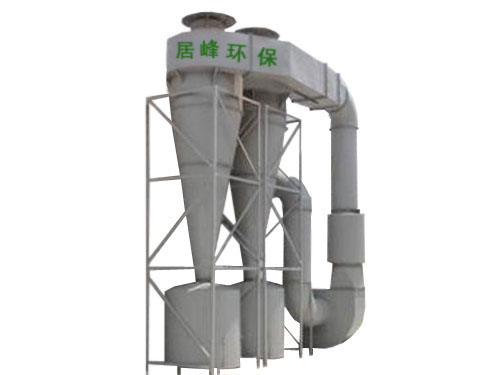

一、CLT系列旋风除尘器概述

CLT系列旋风除尘器是我公司生产的一种高效的除尘器，除尘效率可达95%以上，除尘器本体阻力低于900Pa，本除尘器负荷适应性好，在70%负荷时，除尘效率在94%以上，旋风除尘器主要适用于：五金、水泥、家具、建材、陶瓷、化工、鞋业、铸造、铝制品、治金、机械加工、有色金属等各工业领域的粉尘净化的环保处理设备。

二、工作原理

含尘气流由进口沿切线方向进入除尘器后，沿器壁由上而下作旋转运动，这股旋转向下的气流称为外涡旋（外涡流），外涡旋到达锥体底部转而沿轴心向上旋转，后经排出管排出。这股向上旋转的气流称为内涡旋（内涡流）。外涡旋和内涡旋的旋转方向相同，含尘气流作旋转运动时，尘粒在惯性离心力推动下移向外壁，到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗实现净化。气流从除尘器顶部向下高速旋转时，顶部压力下降，一部分气流会带着细尘粒沿外壁面旋转向上，到达顶部后，在沿排出管旋转向上从排出管排出，这股旋转向上的气流称为上涡旋（上涡流）。

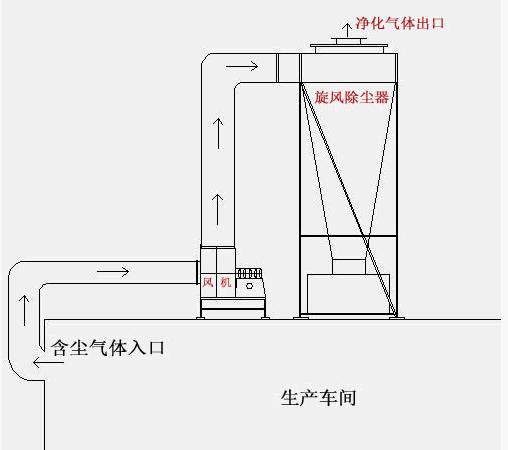

生产车间粉尘治理旋风除尘器工程平面图示

三、旋风除尘器技术简介

气流在做旋转运动时，气流中的粉尘颗粒会因受离心力的作用从气流中分离出来。利用离心力进行除尘的技术称离心除尘技术。利用离心力进行除尘的设备称为旋风除尘器。
旋风除尘器中的气流要反复旋转许多圈，且气流的旋转速度也很快，因此旋转气流中粒子受到离心力比重增大许多。对于小直径高阻力的旋尘除尘器，离心比重可大至2500倍，对于大直径，低阻力的旋尘除尘器，离心比重力也大5倍以上。

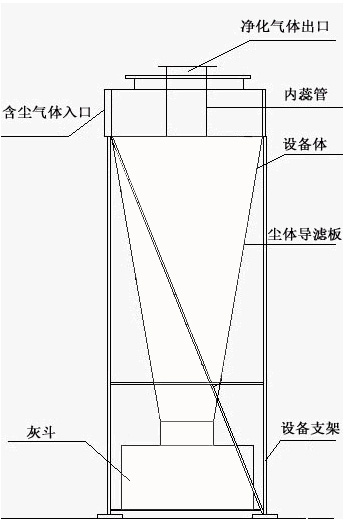

                                             旋风除尘器结构图示

旋风除尘器产品的优点：

   ⑴设备结构体积小，结构简单，占地面积少，造价低，设备阻力小，处理风量大；
   ⑵没有转动机构和运动部件，维护管理方便，无技术要求；
   ⑶可用于高温含尘气体的净化，一般碳钢制造的旋风除尘器可用于100℃烟气净化。内壁札耐火材料的旋风除尘器可用于500℃烟气的处理；
   ⑷干法清灰，有利于回收有价值瞅尘；
   ⑸适用面广，除尘器内敷设耐磨、耐腐蚀的内衬，可用来净化含高腐蚀粉尘的烟气。

旋风除尘器产品的缺点：

   ⑴旋风除尘器适合于分离密度较大，粒度较粗的粉尘，对于小于5μm的尘粉和纤维性粉尘，捕效率很低；
   ⑵单台旋风除尘器的处理风量有限，当处理风量大时需多台并联；
   ⑶不适合净化盘黏性粉尘。

旋风除尘器的说明：

   ⑴设计和运行时，应特别注意防止傲器底部漏风，以免造成除尘器效率下降；
   ⑵在并联使用时，要尽量使旋风除尘器风量相同；
   ⑶在除尘系统中，旋风除尘器一般只作为除尘装置或火花捕集，有时也起料分的作用。

旋风除尘器适用范围：

旋风除尘器主要适用于：五金、家具、水泥、建材、陶瓷、化工、鞋业、铸造、铝制品、治金、机械加工、有色金属等各工业领域的粉尘净化。

四、CLT系列旋风除尘器设备型号及参数

项目	型号	进口气速m/s			压力损失			外型尺寸（㎜）	重量kg
项目	型号	12	15	18	X型		Y型	外型尺寸（㎜）	X型	Y型
处理流量 m³/h	CLT-5.5	1000	1200	1500	44-99	49-111		Φ552×950	94	84
	CLT-7.5	2000	2500	3000				Φ762×1360	161	145
	CLT-9.6	3000	3800	4500				Φ966×1640	262	235
	CLT-11	4000	5000	6000				Φ111×1880	341	310
	CLT-12	4900	6100	7300				Φ1230×2090	416	376
	CLT-13	5700	7100	8600				Φ1330×2225	497	447
	CLT-14	6700	8400	10100				Φ1445×2420	568	512
	CLT-15	8300	10400	12500				Φ1599×2685	697	617
	CLT-16	1000	12600	15200				Φ1765×2950	840	765
	CLT-17	11500	15200	17200				Φ1890×3165	989	903
