LGQ立管式电除尘器
时间: 2016-01-22 15:50:01 来源: 点击: 次

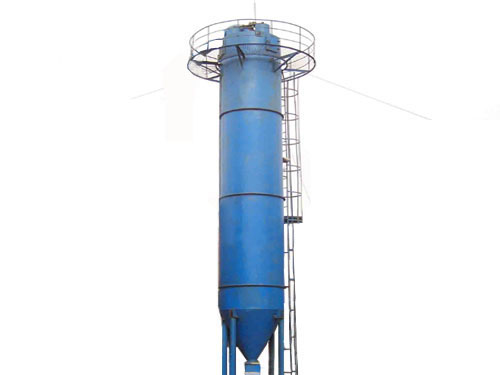

LGQ立管式电除尘器
一、概述
LGQ立管式电除尘器我公司生产的一种由圆形的立管做收尘极，采取宽间距极配形式，由于其的设计，其收尘效率优于常规电除尘器，同时具有钢耗低，结构简单，占地面积少，运行平稳，安装周期短等突出特点；LGQ立管式电除尘器特别适合老厂改造及小尘源点的收尘及物料回收；因此广泛用于建材、冶金、电力、化工等工业领域。
二、工作原理
由高压控制箱控制高压硅整流器提供高压直流电压，施加到电晕线与集尘极之间，形成了高压静电场。所加的电压到某一限度后， 电晕线开始产生电晕，这时电场空间的气体被电离而产生正、负离子，正离子绝大部分在电晕线附近被中和， 负离子充满空间。 当含尘气体通入时， 粉尘在电场中荷电， 在电场力作用下， 带负电的尘粒移向正极而被捕集在阳极表面，释放电荷后即完成收尘过程。通过机械振打，粉尘沿集尘极表面落至灰斗，经排灰阀排出。
1、气体的电离
气体一般是中性的，但当气体分子获得一定的能量时，就会分离成电子、正离子、负离子，使气体变为导电体。这种使气体具有导电性能的过程称为气体的电离。气体的电离分为自发性电离和非自发性电离。气体的非自发性电离是在电离剂(如火焰、紫外线、X射线等)作用下产生的；气体的自发性电离是在高压电场作用下产生的。
当电场两极问电压达到lOkW／cm左右时，气体可自发电离出电子和离子，但两极之间电压过大，电极间会产生剧烈的火花，甚至发生击穿短路。由于匀强电场中维持电晕放电十分困难，两极问空气易被击空而停止电离，所以，电除尘器要采用非匀强电场。
气体一般是中性的，但当气体分子获得一定的能量时，就会分离成电子、正离子、负离子，使气体变为导电体。这种使气体具有导电性能的过程称为气体的电离。气体的电离分为自发性电离和非自发性电离。气体的非自发性电离是在电离剂(如火焰、紫外线、X射线等)作用下产生的；气体的自发性电离是在高压电场作用下产生的。
当电场两极问电压达到lOkW／cm左右时，气体可自发电离出电子和离子，但两极之间电压过大，电极间会产生剧烈的火花，甚至发生击穿短路。由于匀强电场中维持电晕放电十分困难，两极问空气易被击空而停止电离，所以，电除尘器要采用非匀强电场。
2、静电除尘原理

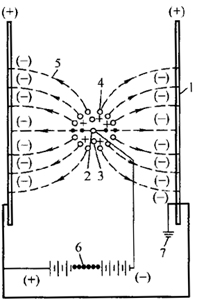

图示为板式电除尘器的除尘原理，含尘气体通过高压直流电源所形成的非匀强电场中，电源的负极又称为阴极、放电极、电晕极，电源的正极(接地)又称为阳极、集电极、沉淀极，当电压升高到一定数值时，在阴极附近的电场强度迫使气体发生碰撞电离，形成大量正负离子。由于在电晕极附近的阳离子趋向电晕极的路程极短，速度低，碰上粉尘的机会很少，因此，绝大部分粉尘与路程长的负离子相撞而带上负电，飞向集尘极，只有极少数粉尘沉积于电晕檄，定期振打集尘檄及电晕极，两级吸附的粉尘落入集灰斗中，通过卸灰装置卸至输送机械运走。

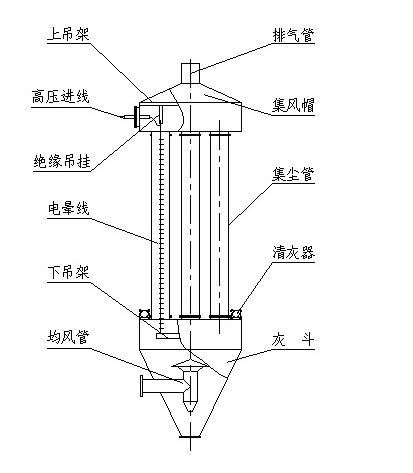

立管式电除尘器结构图
三、电除尘技术简介
目前电除尘器供电电源普遍采用工频可控硅电源，其电路结构是两箱工频电源经过可控硅移相控制幅度后送整流度变压器升压整流形成100Hz的脉动电流送除尘器。
高频电源是把三相工频电源通过整流形成直流电，通过送变电流形成高频交流电，再经整流变压器升压整流后形成高频脉动电流送除尘器，其工作频率在20KHz左右。
高频电流的供电电流由一系列窄脉冲构成，其脉冲幅度、宽度及频率均可调整，可以给电除尘器提供各种电压波形，控制方式灵活，；因而可以根据除尘器的工况提供合适的电压波形，提高电除尘器的除尘效率，提高供电效率，节约电能。
含尘气体通过高压直流电源所形成的非匀强电场中，电源的负极又称为阴极、放电极、电晕极，电源的正极(接地)又称为阳极、集电极、沉淀极，当电压升高到一定数值时，在阴极附近的电场强度迫使气体发生碰撞电离，形成大量正负离子。由于在电晕极附近的阳离子趋向电晕极的路程极短，速度低，碰上粉尘的机会很少，因此，绝大部分粉尘与路程长的负离子相撞而带上负电，飞向集尘极，只有极少数粉尘沉积于电晕檄，定期振打集尘檄及电晕极，两级吸附的粉尘落入集灰斗中，通过卸灰装置卸至输送机械运走。
四、LGQ系列立管式|电除尘器设备型号参数
|
型号参数名称
|
LGQ×6
|
LGQ×7
|
LGQ×7
|
LGQ×8
|
LGQ×10
|
|
有效断面积㎡
|
0．2
|
0.44
|
0.5
|
0.8
|
0.8
|
|
处理风量m3/h
|
1440～2880
|
3170～6340
|
3600～7200
|
5700～11380
|
5700～11380
|
|
电场风速
|
2-4
|
2-4
|
2-4
|
2-4
|
2-4
|
|
入口含8 / m3
|
≤30
|
≤30
|
≤30
|
≤30
|
≤30
|
|
电场长度（m）
|
6
|
7
|
7
|
8
|
10
|
|
设备阻力
|
20-30
|
20-30
|
20-30
|
20-30
|
20-30
|
|
允许温度℃
|
300
|
300
|
300
|
300
|
300
|
|
KV/A
|
100/5
|
100/10
|
100/30
|
100/30
|
100/30
|
|
除尘效率%
|
99
|
99
|
99
|
99
|
99
|
|
尺 寸
|
Φ800/11650
|
Φ1100/1400
|
Φ1150/13625
|
Φ1950/14375
|
Φ1950/15290
|
电除尘器的产品优点：
⑴净化效率高，能够捕集0.01微米以上的细粒粉尘，在设计中可以通过不同的操作参数，来满足个所要求 的净化效率；
⑵阻力损失小，一般在20毫米水柱以下，和旋风除尘器相比较，即使考虑供电机组和振打机构电耗，其点电耗量仍比较小；
⑶允许操作温度高，能达到350℃～400℃或者更高；
⑷处理气体范围大；
⑸可以完全实现操作和自动控制。
电除尘器的产品缺点：
⑴设备比较复杂，要求设备调运和安装及维护管理水平高；
⑵对粉尘比电阻有一定要求，所以对粉尘有一定选择，不能使所有的粉尘都获的很高的净化效率；
⑶一次性投资较大，卧式的电除尘器占地面积较大；
⑷受气体温度、湿度等的操作条件影响较大，同一种粉尘在不同温度、湿度下操作，所得效果差异大。
⑸目前在某些企业实用效果达不到设计要求。
电除尘器适用范围：
电除尘器适用于：五金、水泥、建材、陶瓷、电子、化工、铸造、冶金、电力、机械加工、有色金属等各工业领域的粉尘净化。
