东莞立某电子有限公司车间清洗废水处理设备工程设计运营方案
时间: 2016-02-25 16:09:03 来源: 点击: 次
项目建设单位：东莞立某电子有限公司
设计施工单位：东莞市居峰环保科技有限公司
第一章 工程概况
一、基本资料：
1、 建设单位：东莞立某电子有限公司
2、工程位址 :东莞市石排镇
本方案系针对污水之来源，性质及流量，现场实际概况及贵公司之需求；拟定可行性之处理，本着经济有效之原则以彻底解决公害问题。
第二章 工程方案设计依据及原则
一、设计依据
1.甲方提供的有关给排水资料；
2.《室外排水设计范围》（GBJ14-87，1997年版）；
3.《泵站设计规范》（GB/T50265-97）；
4.《给水排水工程结构设计规范》（GBJ69-84）；
5.《混凝土结构设计规范》（GBJ10-89）；
6.《供电系统设计规范》（BG50052-95）；
7.《低压配电设计规范》（GB50054-95）；
8.《地表水环境质量标准》（GHZB1-1999）；
9.《污水综合排放标准》（GB8978-1996）；
10.《城市污水水质检验方法标准》（CJ26.129-91）；
11.《城市污水处理厂污水污泥排放标准》（CJ3025-93）；
12.《建筑给水排水设计规范》（GBJ15-88）；
13. 广东省地方水污染物排放标准DB44/26-2001。；
二、设计依据及原则：
（一）、设计依据：
1、依据厂方提供的生产工艺，废水种类，废水排放量及场地资料。
A、车间废水排放量为50m3/D，每天运行10H；5m3/H；
B、废水主要污染物：PH、COD、及悬浮物等。
2、依据厂方对废水处理的要求：水质有明显改善。
3、依据给排水工程的设计规范。
（二）设计原则：
1、采用合理的、成熟的污水处理工艺。
2、技术可靠性高、出水稳定达到设计之排放标准。
3、投资少、运行费用低、操作管理方便。
4、因地制宜，建筑物占地面积小，布局合理、美观。
5、噪声低，气味少，无二次污染。
6、主体构筑物结构、设备、电气质量可靠
7、严格执行国家、广东省及东莞市及各地方环保主管部门的各项规定，确保各项出水指标达到规定的排放标准；
8、废水治理工艺科学合理、运行稳定、操作管理方便；
工程投资省、工期短、运行费用低；
9、工程布局合理，外形美观。
三、水量、水质状况：
1、水量：
根据厂方提供的信息，车间废水排放量为50m3/D。10H
2、水质：
A、 根据厂方提供的资料。并参照同类型废水的水质特性，该厂原水的水质指标如表1所示：
1：原水水质表
B、根据厂方要求处理至比较清澈，其相关水质指标如表2所示。
表2：处理后水质表
4.本方案设计处理水量为.50M3/10HRS，按每天运行10小时计算，则平均时流量为：[5M3/HRS]。
5.放流标准 : 广东省地方标准《水污染物排放限值》(DB44/26-2001) 第二类污染物第二时段一级标准。
第三章 工艺流程设计
一、工艺流程的选定
1.根据废水水质特点和污染物排放标准要求，并参照同类废水治理经验，此类废水主要污染物为酸碱及石油类污染物，对于该类废水主要采用化学氧化、中和沉降、电解等方法进行处理，在本方案设计中，根据厂方具体情况，我们采用中和沉降联合处理该厂的废水，处理后出水可达标排放。因此主导工艺定为物理- -化学- -物理连续式处理工艺。
2. 主要处理工艺简介
工艺流程简要说明：
A：生产车间产生的废水先进入调节池。进入调节池前先由格栅将废水中的较大颗粒杂物拦截。被拦截在格栅表面的杂物由人工清理。废水在调节池进行均质。用泵将调节池内的废水定量抽至混凝反应池，开启加药系统往废水中投加碱液，调废水的PH值在9.0左右，并开启空气搅拌，加入碱铝对废水中含有的大量污染物进行混凝，搅拌反应约30分钟后，打开加药泵自动投加絮凝剂PAM溶液进行絮凝。继续搅拌反应约30分钟后，出水自流至斜管沉淀池进行固液分离等工艺的进一步处理后达标排放。
B：斜管沉淀池排出的污泥则定期排至污泥池进行污泥压滤干化,干化后打包运至垃圾场或填埋。
。
二、工艺流程方框图
（一）、工艺流程方框图
三、工艺流程方框图简单说明
1、污水预处理部分
车间废水先进入废水站废水调节池壹座（设计应急池壹座）进行水量的收集调匀，该池足够容纳一定的污水产生量，当该池收集到一定水量后，通过提升泵抽入PH调整池，分别在PH调整池内加入NaOH等，经PH调整后的废水再投入混凝剂和助凝剂，然后斜管沉淀池由进行直接过滤；上清液进入清水池；
2、废水调节池内调节水质、水量后，通过提升泵废水进入混凝反应池，在调整PH值后通过投加混凝剂，使废水中的污染物质形成较大的颗粒，并在斜管沉淀池中实现固液分离。
3、上层之清水进入清水池达标排放；
斜管沉淀池上清液进入清水池；滤液进入废水池调整PH后由回用水泵打入砂滤罐炭滤罐，主要采用砂滤及碳滤进行深度处理，使处理后的出水可以达到车间回用50%或达标排放50%；
（三）、污泥处理部分
沉淀之污泥至污泥浓缩池，由隔膜泵抽到压滤机进一步脱水处理，干泥打包外运交环卫部门或危废公司或让有相关资质的单位作后清洁环保处理；
第四章 主要构筑物设计参数
一、 废水预处理部分
1、 废水调节池 50M3/D 10H 数量：壹座
功用：用于污水收集与间歇预处理。
结构：地下式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=3500×3000×3000
b、池有效容积：V=29.4m3 有效深度；2800mm
C、停留时间：HRT=5.88H
附属设备： a、耐腐蚀提升泵 数量：2台，（一备一用）
型号：40SFBX-13D SUS304
参数：Q=7.5m3/h ，H=10m， N=0.55KW。
b、粗细格栅：各1个
c、水泵格渣滤网：2个
d、转子流量计
型号：0~10m³/h
数量：1套
e、液位计
型号：key
数量：1套
f、穿孔曝气系统
型号：PVC穿孔管
数量:1套
g、罗茨鼓风机
数量：1台，
型号：GRB-50,
参数：功率W=3.75kw，
2、 PH调整池 数量：壹座
功用：PH调整，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1300×1300×2000
b、池有效容积：V=3.2m3 有效深度；1900mm
C、停留时间：HRT=38.5min
附属设备：
1、PH仪表 1台。PH电极1支
2.NaOH加药桶 数量：1座 规格：500L 材质：PE
3.NaOH加药机 数量：1台 25SFB-8D 0.25KW SUS304
4、曝气管网：型号：PVC穿孔管 数量1套
3、 快混池 数量：壹座
功用：快混，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1300×1300×2000
b、池有效容积：V=3.1m3 有效深度；1850mm
C、停留时间：HRT=37.5min
附属设备：
1.PAC加药桶 数量：1座 规格：500L 材质：PE
2. PAC加药机 数量：1台 25SFB-8D 0.25KW SUS304
3、曝气管网：型号：PVC穿孔管 数量1套
4、 慢混池 数量：壹座
功用：慢混，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1300×1300×2000
b、池有效容积：V=3.0m3 有效深度；1800mm
C、停留时间：HRT=36.5min
附属设备：
1.搅拌机 数量；1台 功率0.75KW；43:1
2.PAM加药桶 数量：1座 规格：200L 材质：PE
3. PAM加药机 数量：1台 25SFB-8D 0.25KW SUS304
4、曝气管网：型号：PVC穿孔管 数量1套
5、 斜管沉淀池1 数量：壹座
功用：沉淀，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=2500×2500×3000
b、池有效容积：V=17.5m3 有效深度；2800mm
C、停留时间：HRT=3.5H
附属设备：
1.支架[碳钢] 数量；1批；
2.斜管∮50 数量；1批；
3.污力泵 GSP50-25 1.5KW 数量：2台 材质：SUS304（一备一用）
6、 污泥浓缩池 数量：壹座
功用：污泥浓缩
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1600×1300×2000
b、池有效容积：V=3.7m3 有效深度；1800mm
附属设备：
1、隔膜泵 2台。QBY-50 （一备一用）
2.空压机 数量；1台 功率3.75KW
3.压滤机 数量：1台 规格： 520 10M2 材质：聚丙烯
4、曝气管网：型号：PVC穿孔管 数量1套
7、 清水池 数量：壹座
功用：PH回调
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1600×1000×2000
b、池有效容积：V=2.88m3 有效深度；1800mm
C、停留时间：HRT=34.5min
附属设备：
1、曝气管网：型号：PVC穿孔管 数量1套
2.H2SO4加药桶 数量：1座 规格：200L 材质：PE
3. H2SO4加药机 数量：1台 25SFB-8D 0.25KW SUS304
2.回用泵 数量：2台，（一备一用）
型号：ISG40-100
参数：Q=8.3m3/h ，H=11.3m， N=0.55KW。
8、 砂滤器、 数量：壹座
功用：过滤细小悬浮物
结构：钢衬胶
主要参数：a、外观尺寸：Φ1000x1800
附属设备：a、反冲系统一套
9、 炭滤器 数量：壹座
功用：过滤细小悬浮物
结构：钢衬胶
主要参数：a、外观尺寸：Φ1000x1800
附属设备：a、反冲系统一套
10、中水回用桶 数量：壹座 规格：5000L 材质：PE
11、智能流量计 数量：壹套 规格：LWGY-50 材质：SUS304
第五章 工程运行费用分析
一、主要运行参数(仅供参考,以施工为准)
1） *总装机容量约：45kw 60HP（不含照明及其它用电）*[业主接至现场]
运行功率：约60kw·h 380V 50Hz 三相五线
场地约L×W=15M×7M *自来水水管40A [业主接至现场]
2） 操作人员：1人（专职）
二、 运行费用分析
1） 药剂费：按经验，药剂费用每吨水需要2.5元左右，日运行费用为2.5元/吨×50吨=125元
2） 电费：45 kw·h×0.8元/ kw·h=36元
3） 人工费：共1人,1班制，按2000元/人·月计，每日费用为[2000/30]X1=60元/d
1）+2）+3）=125+36+60=221元/50M3=4.42元/M3
第六章 工程设计可行性分析及承诺事项
一、 行性分析
（一） 工艺
本工艺在各个行业的污水处理工艺中应用普遍的，也是相对比较成熟的工艺，该工艺的优点在于管理方便、易于操作；生手易懂易学。
（二） 构筑物
地下贮槽需要承载的土建构筑物一律采用钢筋混凝土+防腐结构；池内均作防渗防漏处理，地上反应池部分采用地上钢筋混凝土+防腐[内外做，环保翠绿色] ，保证系统的正常使用；
二、 承诺事项
（三） 施工
严格按照双方签定的协议进行工程的施工，保质保量，施工期限预测如下：
（四） 运行
工程施工完毕，由本公司开始试运行，当构筑物、设备均无任何问题时交业主管理，并指导业主方的操作员进行运行操作，直到能熟练操作为止，并出示本工程的操作说明书、工艺流程图。
（五） 验收
工程调试任务完成后，由本公司组织环保局进行工程竣工验收.
（六） 售后服务
一年内工程（交给业主管理操作开始）由于正常的损耗造成的设备故障，由本公司免人工、材料费进行维修；由于操作员非正常的操作而造成的设备故障，由本公司免人工费进行维修，但收取适当材料费；一年后，无论任何原因的设备故障，本公司均免人工费，但收取材料成本费进行维修。本公司对工程进行终身维护。
第七章 工程投资概算表 免费询价电话400-630-3306
（一）贮槽部分
（二）设备材料部分
（三）费用部分
总投资为人民币
注：1、未报价项目和设备不在本次设备整改报价范围内；
2.未尽事宜双方沟通处理之；
设计施工单位：东莞市居峰环保科技有限公司
第一章 工程概况
一、基本资料：
1、 建设单位：东莞立某电子有限公司
2、工程位址 :东莞市石排镇
二、工程概况
东莞立某电子有限公司位于东莞市石排镇，该企业在生产过程中有清洗废水排出，排出废水的主要污染物有：COD、PH、及悬浮物等。正常生产情况下，车间废水排放量为50m3/D 5 m3/H。为严格执行国家有关的环保法规，保护水环境，消除水污染，现根据该企业的要求，贵公司诚挚委托我公司为其废水进行工艺与施工设计，拟建一座小型废水处理站，使废水经处理后可进入中水处理系统以达到再利用的可持续发展方针战略。本方案系针对污水之来源，性质及流量，现场实际概况及贵公司之需求；拟定可行性之处理，本着经济有效之原则以彻底解决公害问题。
第二章 工程方案设计依据及原则
一、设计依据
1.甲方提供的有关给排水资料；
2.《室外排水设计范围》（GBJ14-87，1997年版）；
3.《泵站设计规范》（GB/T50265-97）；
4.《给水排水工程结构设计规范》（GBJ69-84）；
5.《混凝土结构设计规范》（GBJ10-89）；
6.《供电系统设计规范》（BG50052-95）；
7.《低压配电设计规范》（GB50054-95）；
8.《地表水环境质量标准》（GHZB1-1999）；
9.《污水综合排放标准》（GB8978-1996）；
10.《城市污水水质检验方法标准》（CJ26.129-91）；
11.《城市污水处理厂污水污泥排放标准》（CJ3025-93）；
12.《建筑给水排水设计规范》（GBJ15-88）；
13. 广东省地方水污染物排放标准DB44/26-2001。；
二、设计依据及原则：
（一）、设计依据：
1、依据厂方提供的生产工艺，废水种类，废水排放量及场地资料。
A、车间废水排放量为50m3/D，每天运行10H；5m3/H；
B、废水主要污染物：PH、COD、及悬浮物等。
2、依据厂方对废水处理的要求：水质有明显改善。
3、依据给排水工程的设计规范。
（二）设计原则：
1、采用合理的、成熟的污水处理工艺。
2、技术可靠性高、出水稳定达到设计之排放标准。
3、投资少、运行费用低、操作管理方便。
4、因地制宜，建筑物占地面积小，布局合理、美观。
5、噪声低，气味少，无二次污染。
6、主体构筑物结构、设备、电气质量可靠
7、严格执行国家、广东省及东莞市及各地方环保主管部门的各项规定，确保各项出水指标达到规定的排放标准；
8、废水治理工艺科学合理、运行稳定、操作管理方便；
工程投资省、工期短、运行费用低；
9、工程布局合理，外形美观。
三、水量、水质状况：
1、水量：
根据厂方提供的信息，车间废水排放量为50m3/D。10H
2、水质：
A、 根据厂方提供的资料。并参照同类型废水的水质特性，该厂原水的水质指标如表1所示：
1：原水水质表
| 序号 | 污染物名称 | 污染物浓度 |
| 1 | COD | 300～500mg/l |
| 2 | PH | 6～8 |
| 3 | 悬浮物 | 150～100mg/l |
| 4 | 色度 | 100 |
表2：处理后水质表
| 序号 | 污染物名称 | 污染物浓度 |
| 1 | COD | 无要求 |
| 2 | PH | 6～9 |
| 3 | 色度 | ≤40 |
| 4 | 悬浮物 | ≤60mg/l |
4.本方案设计处理水量为.50M3/10HRS，按每天运行10小时计算，则平均时流量为：[5M3/HRS]。
5.放流标准 : 广东省地方标准《水污染物排放限值》(DB44/26-2001) 第二类污染物第二时段一级标准。
第三章 工艺流程设计
一、工艺流程的选定
1.根据废水水质特点和污染物排放标准要求，并参照同类废水治理经验，此类废水主要污染物为酸碱及石油类污染物，对于该类废水主要采用化学氧化、中和沉降、电解等方法进行处理，在本方案设计中，根据厂方具体情况，我们采用中和沉降联合处理该厂的废水，处理后出水可达标排放。因此主导工艺定为物理- -化学- -物理连续式处理工艺。
2. 主要处理工艺简介
工艺流程简要说明：
A：生产车间产生的废水先进入调节池。进入调节池前先由格栅将废水中的较大颗粒杂物拦截。被拦截在格栅表面的杂物由人工清理。废水在调节池进行均质。用泵将调节池内的废水定量抽至混凝反应池，开启加药系统往废水中投加碱液，调废水的PH值在9.0左右，并开启空气搅拌，加入碱铝对废水中含有的大量污染物进行混凝，搅拌反应约30分钟后，打开加药泵自动投加絮凝剂PAM溶液进行絮凝。继续搅拌反应约30分钟后，出水自流至斜管沉淀池进行固液分离等工艺的进一步处理后达标排放。
B：斜管沉淀池排出的污泥则定期排至污泥池进行污泥压滤干化,干化后打包运至垃圾场或填埋。
。
二、工艺流程方框图

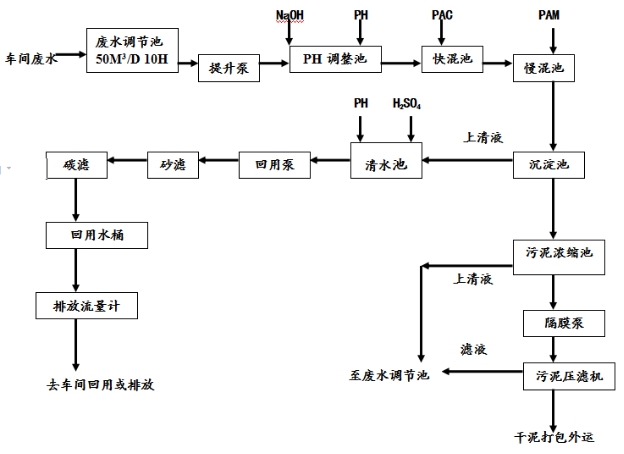

（一）、工艺流程方框图
三、工艺流程方框图简单说明
1、污水预处理部分
车间废水先进入废水站废水调节池壹座（设计应急池壹座）进行水量的收集调匀，该池足够容纳一定的污水产生量，当该池收集到一定水量后，通过提升泵抽入PH调整池，分别在PH调整池内加入NaOH等，经PH调整后的废水再投入混凝剂和助凝剂，然后斜管沉淀池由进行直接过滤；上清液进入清水池；
2、废水调节池内调节水质、水量后，通过提升泵废水进入混凝反应池，在调整PH值后通过投加混凝剂，使废水中的污染物质形成较大的颗粒，并在斜管沉淀池中实现固液分离。
3、上层之清水进入清水池达标排放；
斜管沉淀池上清液进入清水池；滤液进入废水池调整PH后由回用水泵打入砂滤罐炭滤罐，主要采用砂滤及碳滤进行深度处理，使处理后的出水可以达到车间回用50%或达标排放50%；
（三）、污泥处理部分
沉淀之污泥至污泥浓缩池，由隔膜泵抽到压滤机进一步脱水处理，干泥打包外运交环卫部门或危废公司或让有相关资质的单位作后清洁环保处理；
第四章 主要构筑物设计参数
一、 废水预处理部分
1、 废水调节池 50M3/D 10H 数量：壹座
功用：用于污水收集与间歇预处理。
结构：地下式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=3500×3000×3000
b、池有效容积：V=29.4m3 有效深度；2800mm
C、停留时间：HRT=5.88H
附属设备： a、耐腐蚀提升泵 数量：2台，（一备一用）
型号：40SFBX-13D SUS304
参数：Q=7.5m3/h ，H=10m， N=0.55KW。
b、粗细格栅：各1个
c、水泵格渣滤网：2个
d、转子流量计
型号：0~10m³/h
数量：1套
e、液位计
型号：key
数量：1套
f、穿孔曝气系统
型号：PVC穿孔管
数量:1套
g、罗茨鼓风机
数量：1台，
型号：GRB-50,
参数：功率W=3.75kw，
2、 PH调整池 数量：壹座
功用：PH调整，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1300×1300×2000
b、池有效容积：V=3.2m3 有效深度；1900mm
C、停留时间：HRT=38.5min
附属设备：
1、PH仪表 1台。PH电极1支
2.NaOH加药桶 数量：1座 规格：500L 材质：PE
3.NaOH加药机 数量：1台 25SFB-8D 0.25KW SUS304
4、曝气管网：型号：PVC穿孔管 数量1套
3、 快混池 数量：壹座
功用：快混，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1300×1300×2000
b、池有效容积：V=3.1m3 有效深度；1850mm
C、停留时间：HRT=37.5min
附属设备：
1.PAC加药桶 数量：1座 规格：500L 材质：PE
2. PAC加药机 数量：1台 25SFB-8D 0.25KW SUS304
3、曝气管网：型号：PVC穿孔管 数量1套
4、 慢混池 数量：壹座
功用：慢混，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1300×1300×2000
b、池有效容积：V=3.0m3 有效深度；1800mm
C、停留时间：HRT=36.5min
附属设备：
1.搅拌机 数量；1台 功率0.75KW；43:1
2.PAM加药桶 数量：1座 规格：200L 材质：PE
3. PAM加药机 数量：1台 25SFB-8D 0.25KW SUS304
4、曝气管网：型号：PVC穿孔管 数量1套
5、 斜管沉淀池1 数量：壹座
功用：沉淀，
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=2500×2500×3000
b、池有效容积：V=17.5m3 有效深度；2800mm
C、停留时间：HRT=3.5H
附属设备：
1.支架[碳钢] 数量；1批；
2.斜管∮50 数量；1批；
3.污力泵 GSP50-25 1.5KW 数量：2台 材质：SUS304（一备一用）
6、 污泥浓缩池 数量：壹座
功用：污泥浓缩
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1600×1300×2000
b、池有效容积：V=3.7m3 有效深度；1800mm
附属设备：
1、隔膜泵 2台。QBY-50 （一备一用）
2.空压机 数量；1台 功率3.75KW
3.压滤机 数量：1台 规格： 520 10M2 材质：聚丙烯
4、曝气管网：型号：PVC穿孔管 数量1套
7、 清水池 数量：壹座
功用：PH回调
结构：地上式钢筋混凝土结构+ 防腐
主要参数：a、池内空尺寸：L×W×H=1600×1000×2000
b、池有效容积：V=2.88m3 有效深度；1800mm
C、停留时间：HRT=34.5min
附属设备：
1、曝气管网：型号：PVC穿孔管 数量1套
2.H2SO4加药桶 数量：1座 规格：200L 材质：PE
3. H2SO4加药机 数量：1台 25SFB-8D 0.25KW SUS304
2.回用泵 数量：2台，（一备一用）
型号：ISG40-100
参数：Q=8.3m3/h ，H=11.3m， N=0.55KW。
8、 砂滤器、 数量：壹座
功用：过滤细小悬浮物
结构：钢衬胶
主要参数：a、外观尺寸：Φ1000x1800
附属设备：a、反冲系统一套
9、 炭滤器 数量：壹座
功用：过滤细小悬浮物
结构：钢衬胶
主要参数：a、外观尺寸：Φ1000x1800
附属设备：a、反冲系统一套
10、中水回用桶 数量：壹座 规格：5000L 材质：PE
11、智能流量计 数量：壹套 规格：LWGY-50 材质：SUS304
第五章 工程运行费用分析
一、主要运行参数(仅供参考,以施工为准)
1） *总装机容量约：45kw 60HP（不含照明及其它用电）*[业主接至现场]
运行功率：约60kw·h 380V 50Hz 三相五线
场地约L×W=15M×7M *自来水水管40A [业主接至现场]
2） 操作人员：1人（专职）
二、 运行费用分析
1） 药剂费：按经验，药剂费用每吨水需要2.5元左右，日运行费用为2.5元/吨×50吨=125元
2） 电费：45 kw·h×0.8元/ kw·h=36元
3） 人工费：共1人,1班制，按2000元/人·月计，每日费用为[2000/30]X1=60元/d
1）+2）+3）=125+36+60=221元/50M3=4.42元/M3
第六章 工程设计可行性分析及承诺事项
一、 行性分析
（一） 工艺
本工艺在各个行业的污水处理工艺中应用普遍的，也是相对比较成熟的工艺，该工艺的优点在于管理方便、易于操作；生手易懂易学。
（二） 构筑物
地下贮槽需要承载的土建构筑物一律采用钢筋混凝土+防腐结构；池内均作防渗防漏处理，地上反应池部分采用地上钢筋混凝土+防腐[内外做，环保翠绿色] ，保证系统的正常使用；
二、 承诺事项
（三） 施工
严格按照双方签定的协议进行工程的施工，保质保量，施工期限预测如下：
| 设计工作日 | 6天 | 土建 | 62天 |
| 设备采购工作日 | 7天 | 设备制作 | 10天 |
| 设备安装工作日 | 10天 | 设备调试日 | 3天 |
| 总工作日 | 98天 | ||
（四） 运行
工程施工完毕，由本公司开始试运行，当构筑物、设备均无任何问题时交业主管理，并指导业主方的操作员进行运行操作，直到能熟练操作为止，并出示本工程的操作说明书、工艺流程图。
（五） 验收
工程调试任务完成后，由本公司组织环保局进行工程竣工验收.
（六） 售后服务
一年内工程（交给业主管理操作开始）由于正常的损耗造成的设备故障，由本公司免人工、材料费进行维修；由于操作员非正常的操作而造成的设备故障，由本公司免人工费进行维修，但收取适当材料费；一年后，无论任何原因的设备故障，本公司均免人工费，但收取材料成本费进行维修。本公司对工程进行终身维护。
第七章 工程投资概算表 免费询价电话400-630-3306
（一）贮槽部分
| 序号 | 名 称 | 净空尺寸 | 单 位 | 数量 | 单价(元) | 总价(元) | 备注 |
| 1. | 调节池 | 3500×3000×3000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 2. | PH调整池 | 1300×1300×2000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 3. | 快混池 | 1300×1300×2000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 4. | 慢混池 | 1300×1300×2000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 5. | 沉淀池 | 2500×2500×3000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 6. | 清水池 | 1600×1000×2000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 7. | 污泥池 | 1600×1300×2000 | 座 | 1 | 钢筋混凝土+防腐 | ||
| 8. | 楼梯+走道 | 含其扶手******** | 式 | 1 | 钢筋混凝土+防腐 | ||
| 9. | 排放监测采样池 | 3000×800×800 | 式 | 1 | 砖墙+防腐 | ||
| 10. | 池体防腐 | 防腐 | 项 | 1 | * | ||
| 11. | 基础处理 | 项 | 1 | 视基础，软基地费用还要高点； | |||
（二）设备材料部分
| 序号 | 名称 | 材质或型号 | 单位 | 数量 | 单价（元） | 金额（元） | 备注 |
| 1. | 提升泵 | 40SFBX-13 SUS304 | 台 | 2 | 1用1备 | ||
| 2. | PH仪表 | MP113 | 套 | 2 | |||
| 3. | 加药机 | 25SFB-8 0.25kw | 台 | 4 | |||
| 4. | 罗茨鼓风机 | HB-50 3.75kw | 台 | 1 | |||
| 5. | 加药桶 | PT500 | 套 | 4 | |||
| 6. | 搅拌机 | 0.75KW 43：1 | 台 | 1 | |||
| 7. | 沉淀池支架 | 碳钢 | M2 | 7 | |||
| 8. | 斜管 | ∮50 | M3 | 7 | |||
| 6. | 污泥泵 | 40SFBX-13 SUS304 | 台 | 2 | |||
| 7. | 压滤机 | 聚丙烯500 | 台 | 1 | |||
| 10. | 水泵格渣底阀 | 个 | 2 | ||||
| 11. | 转子流量计 | 套 | 2 | ||||
| 12. | 液位计 | KEY | 套 | 3 | |||
| 13. | 曝气管网系统 | PVC | 批 | 1 | |||
| 14. | 隔膜泵 | QBY-50 | 台 | 2 | |||
| 15. | 空压机 | 3.75KW | 台 | 1 | |||
| 16. | 排放槽 | 环保局订制（含标牌） | 套 | 1 | |||
| 17. | 回用泵 | ISG40-100 SUS304 | 台 | 2 | |||
| 18. | 砂滤器 | Φ1000 FRP | 套 | 1 | |||
| 19. | 炭滤器 | Φ1000 FRP | 套 | 1 | |||
| 20. | 回用水桶 | PE5000L | 座 | ||||
| 21. | 智能流量计 | LWGY-50 | 套 | 1 | |||
| 22. | 防雨棚 | 彩瓦 | M2 | 120 | 简易 | ||
| 23. | 电气控制 | 天正系列 | 套 | 1 | |||
| 24. | 辅材 | 小件，五金配件 ，PVC管件 | 项 | 1 | |||
| 小计T2= | |||||||
（三）费用部分
| 序号 | 项 目 | 方 式 | 金 额 | 备注 |
| 1 | 环保咨询、设计费 | T3=（T1+T2）×1% | ||
| 2 | 设备安装费 | T4=（T1+T2）×5% | ||
| 3 | 运输、调试费 | T5=（T1+T2）×2% | ||
| 4 | 综合管理费用 | T6 | ||
| 5. | 监测验收费用 | T7=（T1+T2+T3+T4+T5+T6）×10% | ||
| 6. | 税金 | T8=（T1+T2+T3+T4+T5+T6+T7）×7% | ||
| 7 | 合计 | 含税 | ||
总投资为人民币
注：1、未报价项目和设备不在本次设备整改报价范围内；
2.未尽事宜双方沟通处理之；
- 返回顶部
- 0769-87750755
- 150-1536-4893
- 居峰微信号
