打磨是机械加工过程中必不可少的一道工序，而在打磨工艺过程中产生大量的粉尘，如果不及时粉尘治理，不仅会严重污染工作环境，还会直接损害人体的呼吸道系统，产生呼吸道疾病，严重危害工人的身体健康。

【打磨粉尘治理方案设计依据】

1、遵循《中华人民共和国环境保护法》;

2、遵循《大气污染物综合排放标准》;

3、遵循《大气污染物控制工程》;

4、遵循《通风与空气调节工程》;

5、遵循《工业管道工程施工及验收规范》;

6、依据现场环境及参考厂方要求;

7、依据以往工作经验及参考国内外同类厂家资料;

8、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》;

9、电气工程采用国家级设计规范与标准：

1)、GBJ54-83《低压配电装置及线路设计规范》

2)、GBJ50034-93《工业企业照明设计规范》

3)、GBJ50055-93《通用用电设备配电规范》

【打磨粉尘治理方案设计原则】

1、环保设备运行时对正常生产不造成影响;

2、设计科学、布局合理、运行稳定、环保节能;

3、环保工程投资省，环保设备管理、维护方便，运行费用低;

4、不出现抽排风过大或不及，不出现漏风等现象;

5、保证污染物经治理后达标排放，不产生二次污染;

6、废气处理工艺先进，兼顾长远发展。

【打磨粉尘治理方案设计范围】

1、厂方原有外排风管之后的所有设施设备;

2、整套粉尘处理设备的工艺选择及设计编写说明;

3、标准与非标准设备制造与设备造型;

4、环保工程设施、设备的制作、安装及调试;

5、全部工程电器设计及工程造价估算;

【打磨粉尘治理方案设计目标】

打磨粉尘经废气处理后，综合粉尘及烟尘外排浓度达到广东省地方标准DB44/27-2001《大气污染物排放限值》相关标准。

适用ISO14000国际通用标准。

粉尘浓度≤120mg/m3

【打磨粉尘治理方案废气的风量】

假如其打磨生产车间，设有1条打磨线，4个打磨口由1台离心风机抽出;依据《大气流动原理》及以往工作经验，设计风量为10000m3/h，设计单套粉尘治理设备对其进行废气处理。

【打磨粉尘治理方案粉尘浓度】

参照同行，综合粉尘浓度约2000mg/m3。

【打磨粉尘治理方案粉尘处理工艺的选定】

根据环保要求及参照同行业收尘方法，为节约投资、方便操作，选定采用水浴除尘。

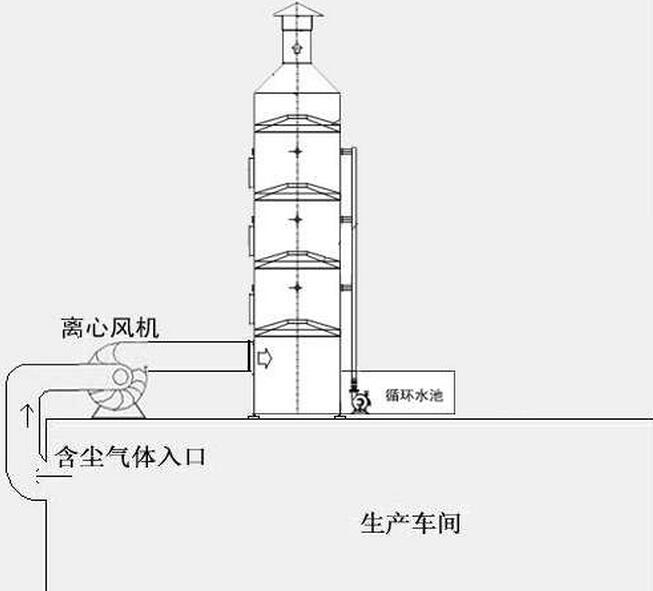

【打磨粉尘治理方案工艺流程框图】

【打磨粉尘治理方案工艺说明】

水浴除尘器是使含尘气体在水中进行充分水浴作用的除尘设备;

水浴除尘器结构简单，造价较低，效果显著，主要由三级滤池、进气管、排气管和喷淋塔组成;

水浴除尘工作原理：当具有一定进口速度的含尘气体经进气管后，在喷头处以较高的速度喷淋，对水层产生冲击作用后，改变气体的运动方向，而尘粒由于惯性则继续按原来方向作用，其中大部分尘粒与水粘附后便留在水中。在冲击水浴作用后，有一部分尘粒仍随气体运动与大量的冲击水滴和泡沫混合在一起，池内形成一抛物线型的水滴和泡沫区域，含尘气体在此区域作进一步净化，净化气体经滤水板从排气管排走;

为了使含尘气体能均匀受到水的洗涤，在进气管末端设置喷头，喷头为喇叭口和伞状组成;

厂方现有废气主要为金属质打磨颗粒粉尘。金属质颗粒布碎等综合粉尘通过清洗，沉於水中，部份浮于水面，需定期清捞。

水浴除尘器设有自动补水系统，而治理后废水原则上不外排，不产生二次污染。
