【有机废气处理方案设计依据】

1、遵循《中华人民共和国环境保护法》；

2、遵循《大气污染物综合排放标准》；

3、遵循《大气污染物控制工程》；

4、遵循《通风与空气调节工程》；

5、遵循《工业管道工程施工及验收规范》；

6、依据现场环境及参考厂方要求；

7、依据以往工作经验及参考国内外同类厂家资料；

8、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；

9、电气工程采用国家级设计规范与标准：

1）、GBJ54-83《低压配电装置及线路设计规范》

2）、GBJ50034-93《工业企业照明设计规范》

3）、GBJ50055-93《通用用电设备配电规范》

【有机废气处理方案设计原则】

1、环保设备运行时对正常生产不造成影响；

2、有机废气处理方案设计科学、布局合理、运行稳定、环保节能；

3、有机废气处理工程投资省，有机废气处理设备管理、维护方便，运行费用低；

4、不出现抽排风过大或不及，不出现漏风等现象；

5、保证污染物经治理后达标排放，不产生二次污染；

6、废气处理工艺先进，兼顾长远发展。

【有机废气处理方案设计范围】

1、厂方原有外排风管之后的所有设施设备；

2、整套废气处理设备的工艺选择及设计编写说明；

3、标准与非标准设备制造与设备造型；

4、环保工程设施、设备的制作、安装及调试；

5、全部工程电器设计及工程造价估算；

【有机废气处理方案废气的风量与污染物浓度】

【有机废气处理方案废气的风量】

根据厂方提供及现场勘察其喷漆车间有3个5米长水帘柜、1条丝印废气外排管道及3条打磨粉尘线，其中3台水帘柜分别由3台离心风机抽出，其中2台水帘柜以及3条打磨粉尘线的粉尘废气做1套50000m3/h废气处理环保设备，另外1台水帘柜及丝印车间做1套25000m3/h对其进行废气处理。

【有机废气处理方案工艺流程框图及其说明】

综合分析各种有机废气处理方法均有优缺点，一个优秀的废气处理工艺必需是集众所长，避其所短，必需高效、实用、低能耗、易操作。

根据废气的特点及环保要求，拟采用活性炭吸附工艺（活性炭吸附塔）+湿式旋流板塔进行综合废气处理。

【有机废气处理方案工艺流程框图】

有机废气 → 风 机  → 风 管→湿式旋流板塔 →风机 → 活性炭吸附塔→ 达标排放

【有机废气处理方案环保设备说明】

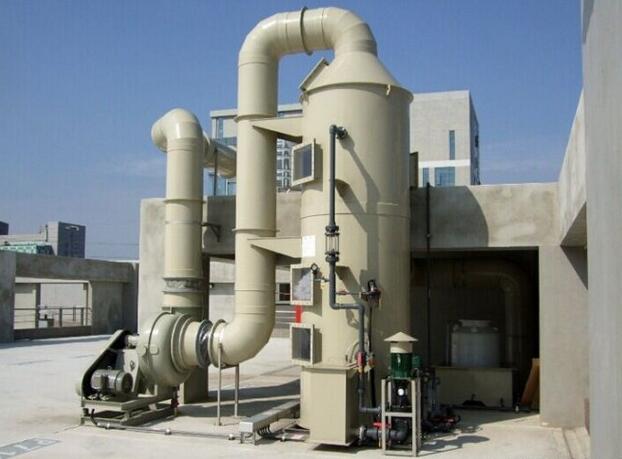

（1）湿式旋流板塔除尘器设备在湿法除尘中技术较先进，在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著，应用也非常广泛，较喷淋及其它湿法工艺除尘效果更好，净化后气体湿度含量更低。既清除95％以上的漆尘，又保证气体湿度含量低，滤水简单。确保下一工序活性炭的使用效率及延长使用周期，从而降低成本。

（2）活性炭吸附塔，它适用于大流量低浓度有机废气处理，活性炭采用TF高效蜂窝状活性炭，比表面积（吸附面积）高达500-1500m2/g。比表面积大，因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上，达到废气处理的目的。

【有机废气处理方案工艺特点】

机械隔离加活性炭吸附工艺避免了单一机械隔离的低效率及单一活性炭吸附的高运行成本。

【有机废气处理方案活性炭】

1）活性炭

蜂窝状活性炭是具有大比表面积，微孔结构，高附容量，高表面活性炭的产品，在空气污染治理领域中普遍应用，选用蜂窝状活性炭吸附法即废气与具有大表面的多孔性的活性炭接触，废气中的污染物被吸附，使其与气体混合物分离而起到净化作用。

查有关资料，苯分子的临界直径为6.8A0,甲苯分子的临界直径为6.7 A0，参照同行业的经验，该活性炭对甲苯的吸附率取30%。

2）活性炭饱和期确定

为方便操作，活性炭饱和期限定为一个月，按每天8小时工作制，减去4个星期天，则总时间为208小时。
