深圳日海通讯技术股份有限公司焊接烟尘净化工程
时间: 2016-01-31 13:55:46 来源: 点击: 次

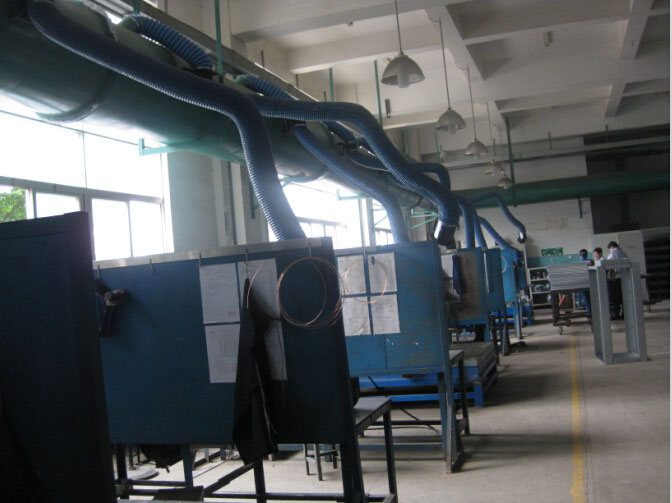

深圳日海通讯技术股份有限公司焊接烟尘净化工程现场图片1

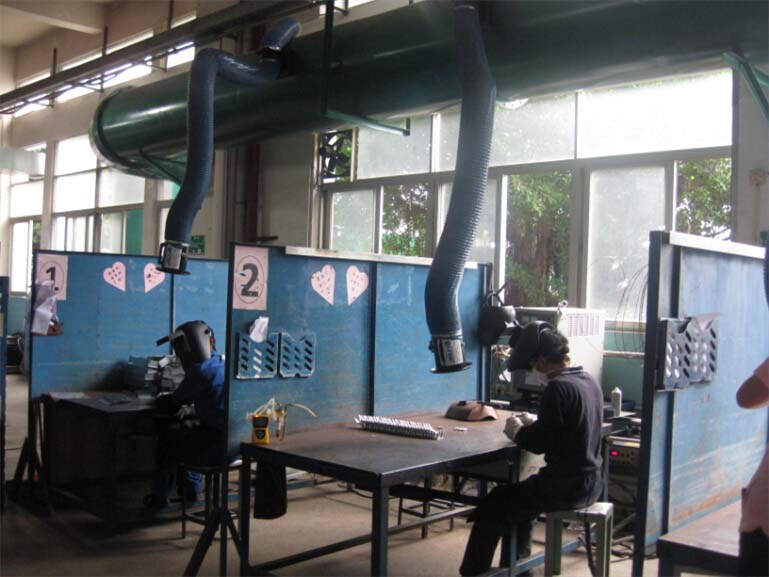

深圳日海通讯技术股份有限公司焊接烟尘净化工程现场图片2
一、 项目概况：
日海通讯技术股份有限公司是一家专业生产通信网络物理连接设备的企业。该企业在生产过程中焊接工序时，有一定量的废气产生，废气的主要成分是焊接烟尘，对人及周围环境有一定影响。
现该厂有超前的环保意识，走可持续发展之路，为维护员工利益、改善工作环境及周边环境不受影响。特委托东莞市居峰环保科技有限公司拟定此设计方案，供贵厂领导及有关环保技术部门审评。
二、 污染物及其危害性
Ⅰ、主要污染物：
㈠焊接烟尘、CO、O3
Ⅱ、污染物的形成及危害性：
l 焊接烟尘：在高温电弧情况下，焊条端部及其母材相应被熔化，熔液表面剧烈喷射由药皮及焊芯产生的高温高压蒸汽（蒸汽压达0.5-100mmHg）并向四周扩散，当蒸汽进入周围的空气中时，被冷却并氧化，部分凝聚成固体微粒，这种由气体和固体微粒组成的混合物，就是所谓的焊件烟尘。其特点为极具刺激性，随空气的流动而扩散於大气中，能通过人体呼吸或直接作用人体，对人体的呼吸系统、血液、心肺、肝脏、黏膜、眼睛、神经等造成伤害，易患神经衰弱、头痛、头晕、疲倦无力、失眠、关节痛等疾病，咽喉痛的发病率也相当高，少数电焊工人还患有肝脏肿大和尘肺病。
三、 设计依据与原则：
1、 设计依据：
（1）、遵循《中华人民共和国环境保护法》；
（2）、遵循《大气污染物综合排放标准》；
（3）、遵循《大气污染物控制工程》；
（4）、遵循《通风与空气调节工程》；
（5）、遵循《工业管道工程施工及验收规范》；
（6）、依据现场环境及参考厂方要求；
（7）、依据以往工作经验及参考国内外同类厂家资料；
（8）、遵循广东省地方标准DB44/27-2001《大气污染物排放限值》；
（9）、车间空气中电焊烟尘卫生标准(GB16194-1996)；
（10）、电气工程采用国家级设计规范与标准：
1）、GBJ54-83《低压配电装置及线路设计规范》
2）、GBJ50034-93《工业企业照明设计规范》
3）、GBJ50055-93《通用用电设备配电规范》
2、 设计原则：
（1）、环保设备运行时对正常生产不造成影响；
（2）、设计科学、布局合理、运行稳定、环保节能；
（3）、投资省，设备管理、维护方便，运行费用低；
（4）、不出现抽排风过大或不及，不出现漏风、漏水等现象；
（5）、保证污染物经治理后达标排放，不产生二次污染；
（6）、工艺先进，兼顾长远发展。
3、 设计范围：
（1）、外排风管及所有处理设施设备；
（2）、整套治理系统的工艺选择及设计编写说明；
（3）、标准与非标准设备制造与设备造型；
（4）、工程设施、设备的制作、安装、调试；
（5）、全部工程电器设计及工程造价估算；
四、 设计目标：
经治理后，使车间焊接区焊接烟尘去除率达到70%-80%左右，增加焊接区空气质量及通风换气次数，以改善焊接环境。
五、 处理工艺流程框图及说明：
1、 处理工艺的选定：
综上所述，本着高效、实用、低能耗、易操作等原则，选定水浴旋流废气净化塔加活性碳吸附进行组合治理。

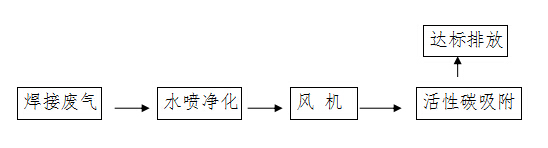

2、 流程框图：
2、 工艺流程图
3、 工艺说明：
水浴旋流除尘废气净化塔在除尘中技术较先进，在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著，应用也非常广泛，较喷淋及其它湿法工艺除尘效果更好，净化后气体湿度含量更低。既清除95％以上的烟尘，又保证气体湿度含量低，滤水简单。确保下一工序活性炭的使用效率及延长使用周期，从而降低成本。
活性炭吸附器，它适用于大流量低浓度有机废气，活性炭采用高效颗粒煤柱状活性炭，比表面积（吸附面积）高达500-1500m2/g。比表面积大，因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上，达到净化的目的。
六、 废气的风量
该厂钣金车间现有三条焊接线，共25个工位。为使焊接区烟尘浓度得到改善及通风换气次提高，根据我司技术人员现场勘测，依据《大气控制原理》计算，定位每个工位风量为1600~2000m3/H，则25个工位总风量约45000m3/H。
拟做一套45000m3/H风量水浴旋流废气净化塔和活性碳吸附塔对其进行治理。
七、 运行费用分析
主要是电费和人工费。首先确定操作制度：设1人操作本系统。
1.人工：1电工或现场生产工人顺带管理，无需另计人工；
2. 本方案运行新增动力有30kw风机及3kw水泵各一台，按每度电0.8元计算，则每小时费用为：（30kw+3kw）×0.8＝26.4元。
八、 工程进度
| 安 装 工 艺 设 计 工 作 日 | 1天 |
| 材 料 计 划 工 作 日 | 1天 |
| 材 料 采 购 工 作 日 | 2天 |
| 设 备 加 工 工 作 日 | 20天 |
| 设 备 安 装 工 作 日 | 7天 |
| 电 气 安 装 工 作 日 | 1天 |
| 设 备 调 试工 作 日 | 1天 |
| 设 施 试 运 行 工 作 日 | 1天 |
总计：35天（以上安装工作日不含下雨天，下雨天工作计划日顺延，同时有些工作日可同步进行）。
十、工程投资概算 免费询价电话400-630-3306
